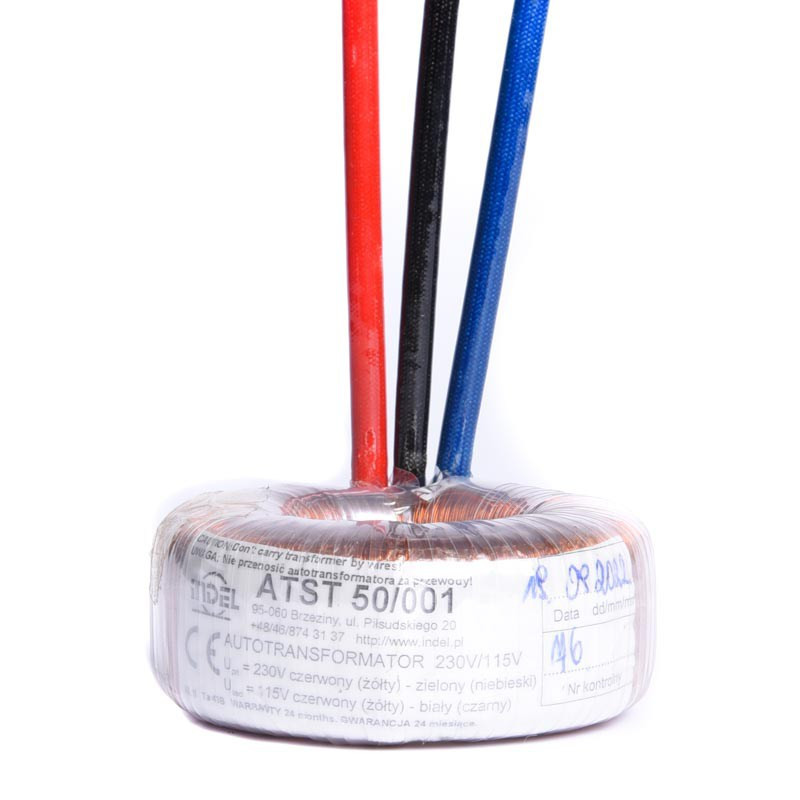

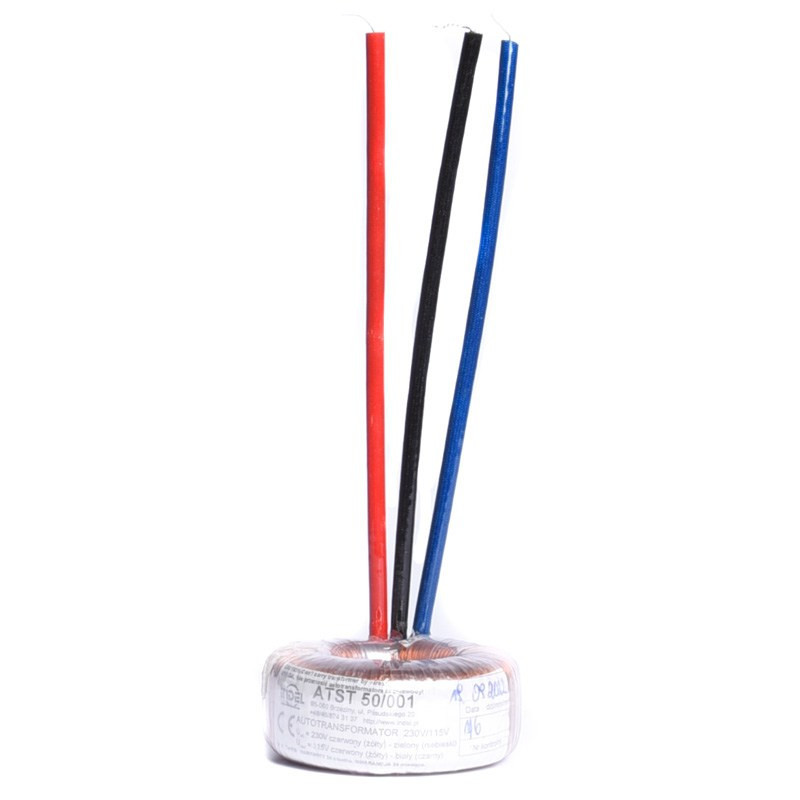

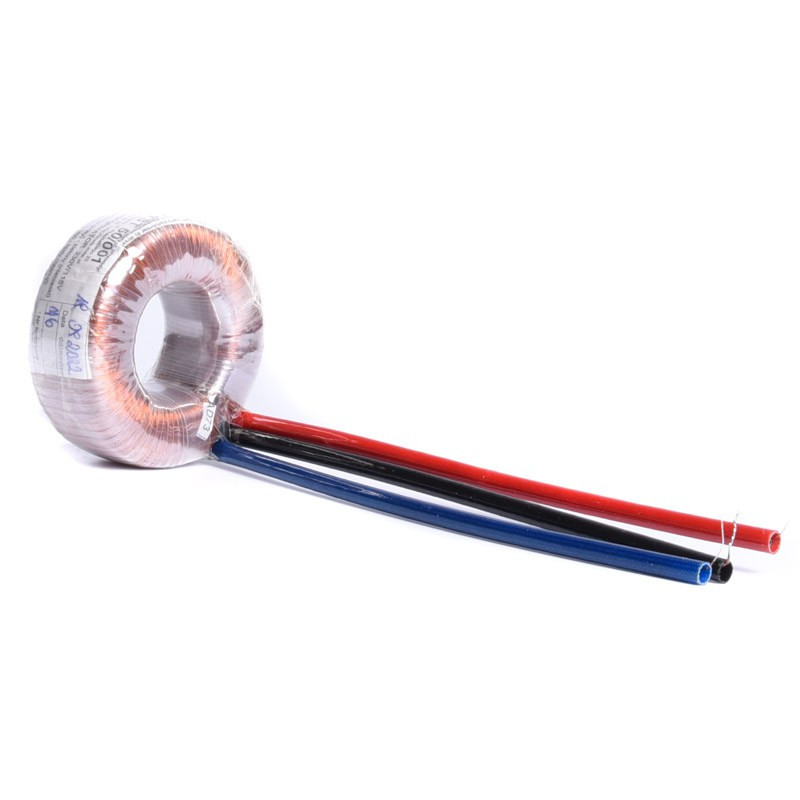

ATST 50/001 50W 230/115V TOROIDALNY TRANSFORMATOR

Seria autotransformatorów sieciowych ze stałymi odczepami, wykonanych na rdzeniach toroidalnych. Powszechnie stosowane w elektronice profesjonalnej i amatorskiej. Służą do wbudowania w układach zasilających urządzeń elektronicznych i elektroenergetycznych oraz po zamontowaniu w obudowach jako samodzielne urządzenia do zasilania sprzętu np. amerykańskiego lub kanadyjskiego (230V / 115V). Ze wszystkich rodzajów autotransformatorów charakteryzują się najmniejszymi stratami mocy, najmniejszym rozproszeniem magnetycznym, małą masą i wymiarami, a także niewielką zmianą napięcia między stanem jałowym, a obciążenia.

Charakterystyka:

• Karta katalogowa: 20/TOR 02-1
• Typ rdzenia: toroidalny
• Napięcie pierwotne znamionowe: 230V
• Napięcia wtórne pod obciążeniem: 115V
• Prąd uzwojenia wtórnego: 0,43A
• Klasa cieplna: Ta 40B (temp. otoczenia 40ºC, izolacja klasy B 130ºC)
• Test izolacji: 4 kV / 60 s
• Stopień ochrony: IP00
• Klasa izolacji: II

Budowa:

• rdzeń toroidalny
• drut nawojowy miedziany z podwójną izolacją w klasie temperaturowej F lub H
• materiał izolacyjny estrofol i ewentualnie kapsle
• zabezpieczenia - większość transformatorów jest nieodporna na zwarcie - należy stosować w obwodach PRI lub SEC wyłączniki termiczne, warystory, bezpieczniki topikowe
• sposób wyprowadzeń przewodami lub innymi według uzgodnień
• elementy mocujące - (TST, ATST, TSL, TSTA) metalowy dekiel z dwoma podkładkami ze specjalnej gumy lub zalewa z żywicy z jedną podkładką gumową, (TSTB) metalowy wspornik z otworami montażowymi
• istnieje możliwość zastosowania ekranowania uzwojeń (TST, ATST, TSL, TSTB), transformatory TSTA posiadają ekranowania uzwojeń
