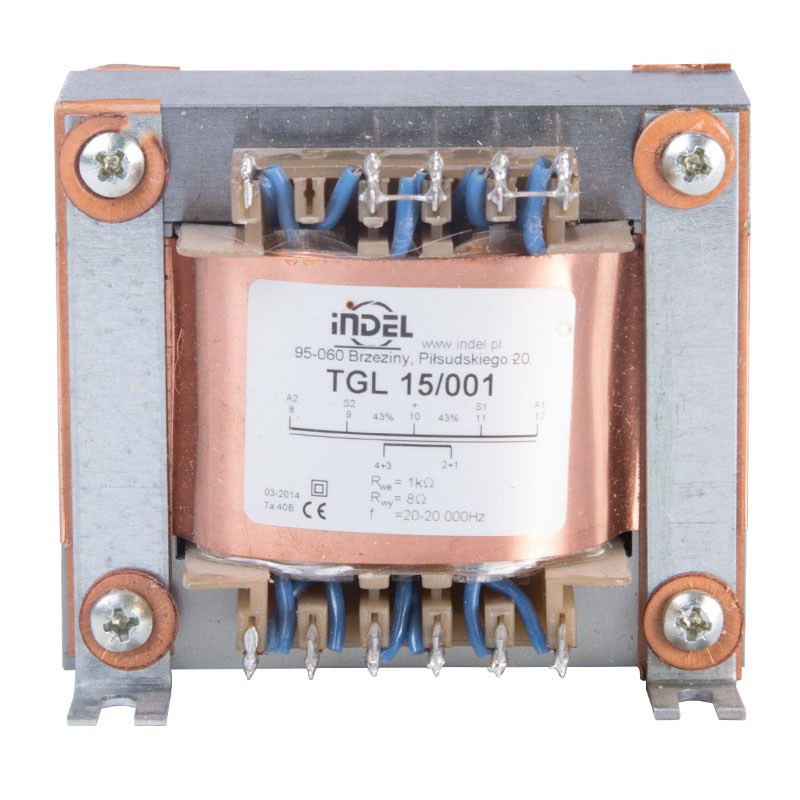

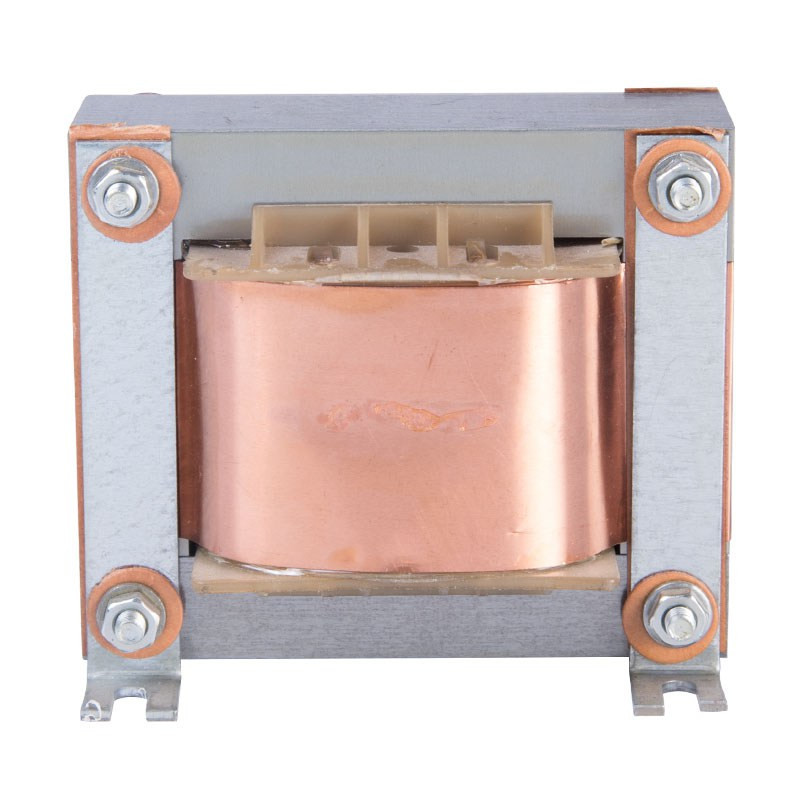

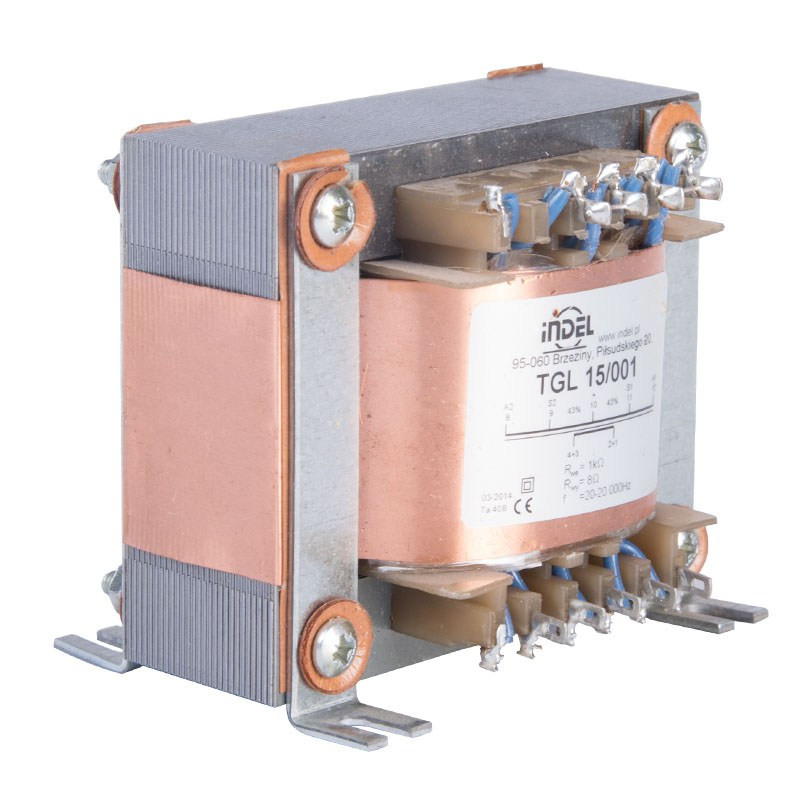

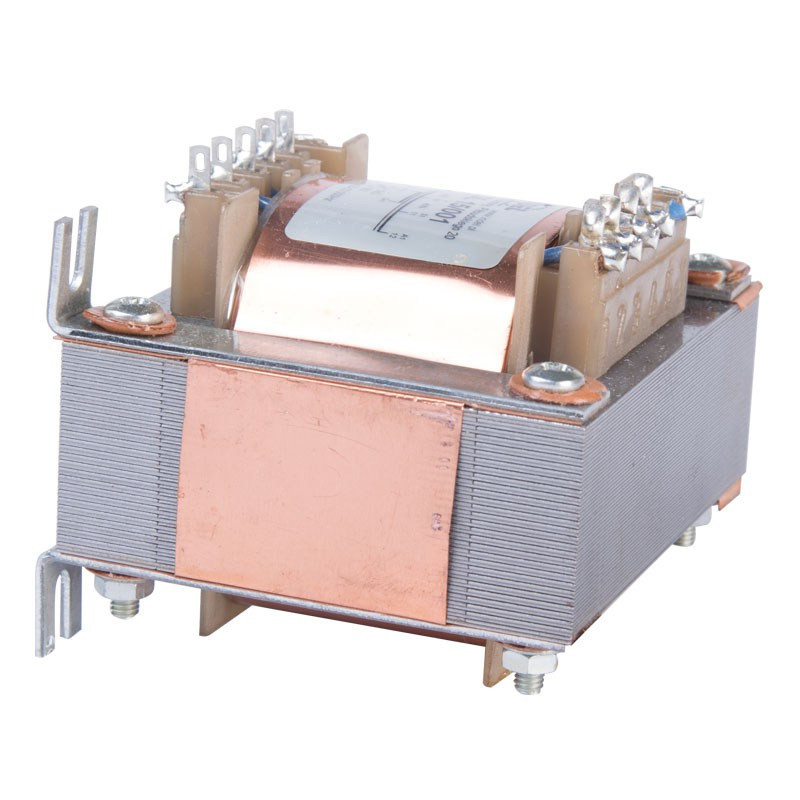

TGL 15/001 TRANSFORMATOR GŁOŚNIKOWY Przekł:0,085

Seria transformatorów sieciowych wykonanych na rdzeniach kształtkowych EI.

Służą do przetwarzania sygnału w stopniach końcowych lampowych wzmacniaczy mocy. Powszechnie stosowane w elektronice profesjonalnej. Charakteryzują się specjalnym ekranowaniem uzwojeń oraz rdzenia transformatora, tak by wytwarzane przez nie pole elektromagnetyczne jak najmniej wpływało na otoczenie.

Budowa:

• rdzeń kształtkowy EI
• korpus jedno lub dwukomorowy wykonany z niepalnego poliamidu wzmocnionego włóknem szklanym
• drut nawojowy miedziany z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H
• materiał izolacyjny estrofol, preszpan lub inny wg uzgodnień konstrukcyjnych
• impregnat lakier elektroizolacyjny
• sposób wyprowadzeń końcówkami oczkowymi, do druku, przewodami, listwami zaciskowymi, pod konektory lub innymi według uzgodnień
• istnieje możliwość zastosowania ekranowania uzwojeń
• elementy mocujące - podstawy, obejmy, wsporniki, tulejki gwintowane, listwy mocujące itp.

Parametry elektryczne:

• Karta katalogowa: 84/EI 05-1/7
• Typ rdzenia: EI 84/28
• Moc: 15W
• Przekładnia U(SEC)/ U(PRI): 0,085
• Impedancja obciążenia (PRI/SEC): 1 000/8Ω
• Konfiguracja wzmacniacza (typ lampy): PUSH-PULL (2 x 6H13C)
• Pasmo przenoszenia [Hz - kHz ]: 20-20
• klasa cieplna: Ta 40B (temp. otoczenia 40ºC, izolacja klasy B 130ºC)
