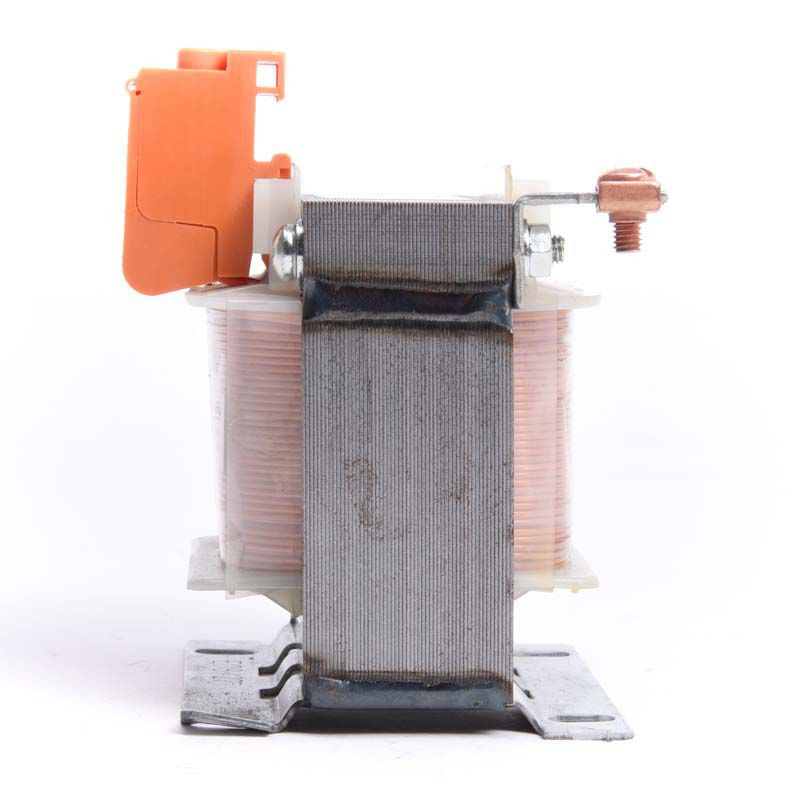

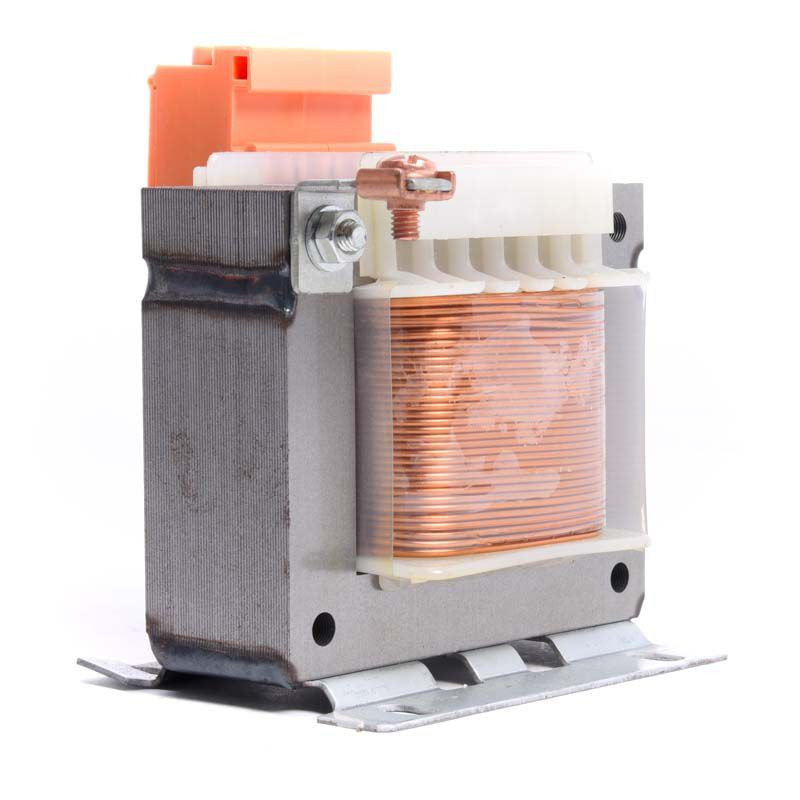

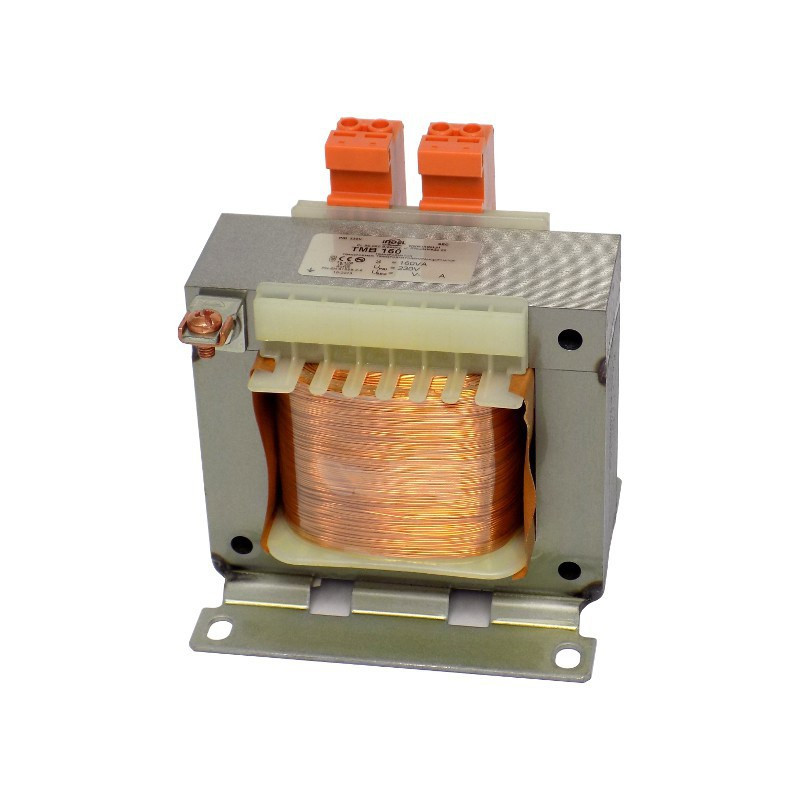

TMB 160/002M/1 230V/24V 6,67A TRANSFORMATOR

Transformator sieciowy z mocowaniem, wykonany z użyciem rdzenia kształtkowego EI bez przegrody.

• korpus jednokomorowy wykonany z niepalnego poliamidu wzmocnionego włóknem szklanym UL 94 VO
• uzwojenia nawinięte drutem miedzianym z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H
• izolacja z estrofolu lub preszpanu
• impregnacja lakierem izolacyjnym

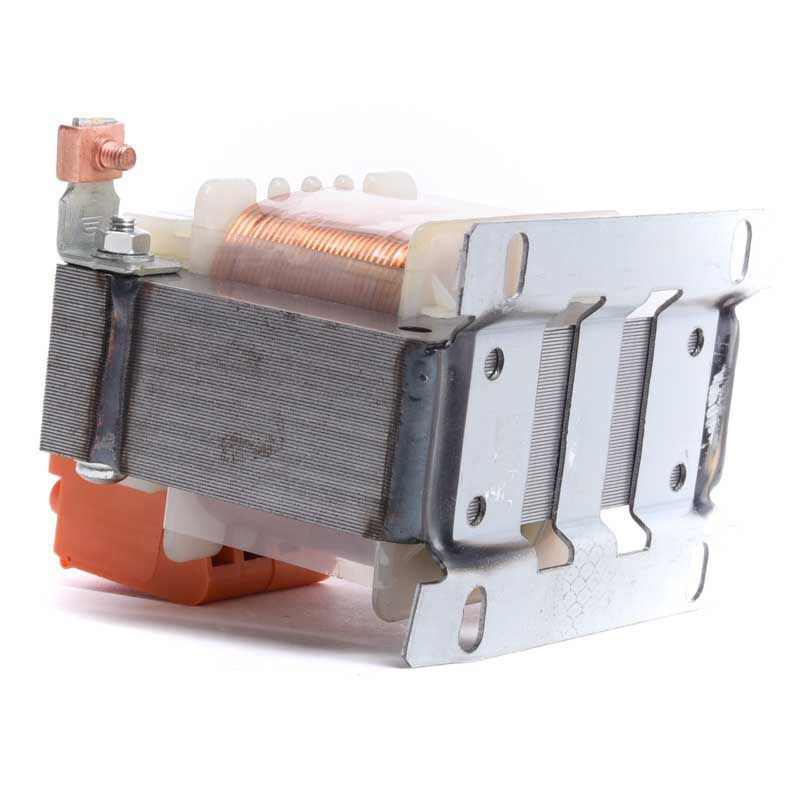

• mocowanie śrubowe na podstawie wspierającej

Przeznaczenie:

• układy zasilania urządzeń elektronicznych
• układy zasilania urządzeń elektroenergetycznych
• instalacje przemysłowe

Dane techniczne:

• napięcie znamionowe uzwojenia pierwotnego PRI U [V]: 230V
• numery końcówek uzwojenia pierwotnego: A-B
• napięcie uzwojenia wtórnego pod obciążeniem SEC U [V]: 24V
• maksymalny prąd uzwojenia wtórnego SEC I [A]: 6.67A
• numery końcówek uzwojenia wtórnego: C-D

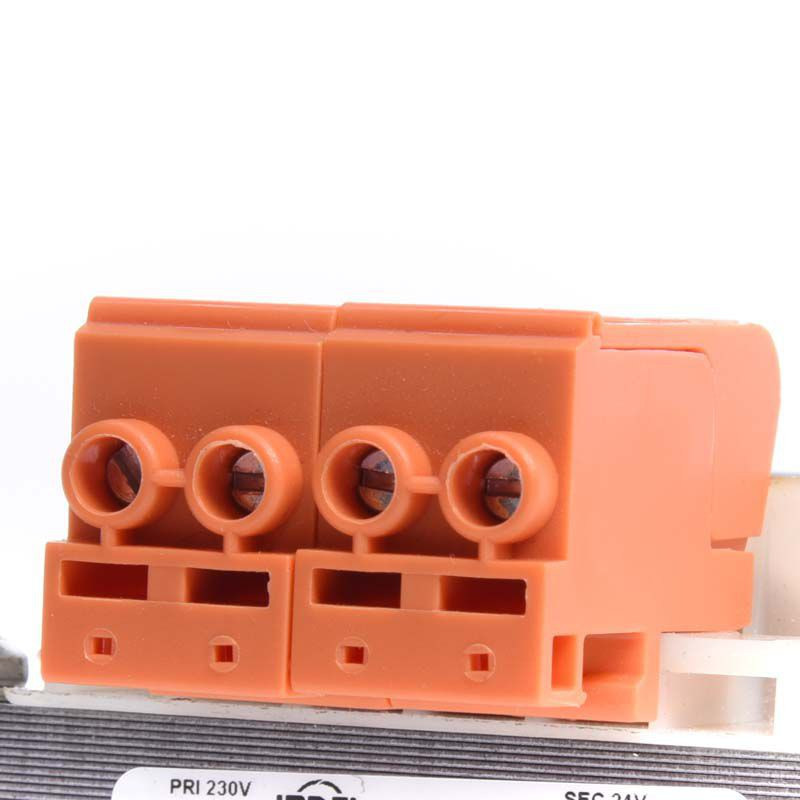

• typ końcówek: TRKS 4, TRKS 4SI, P, X
• Moc: 160W
• test izolacji: 4kV / 60s
• klasa izolacji: I
• klasa cieplna: Ta40B (to40?C, izolacja kl.B 130?C)
• stopień ochrony: IP00
• typ rdzenia: EI 96/36
• karta katalogowa: 96/EI 09-1/2
• wymiary (SxWxG): 96 x 109 x 70 mm
• waga: 2.0kg
