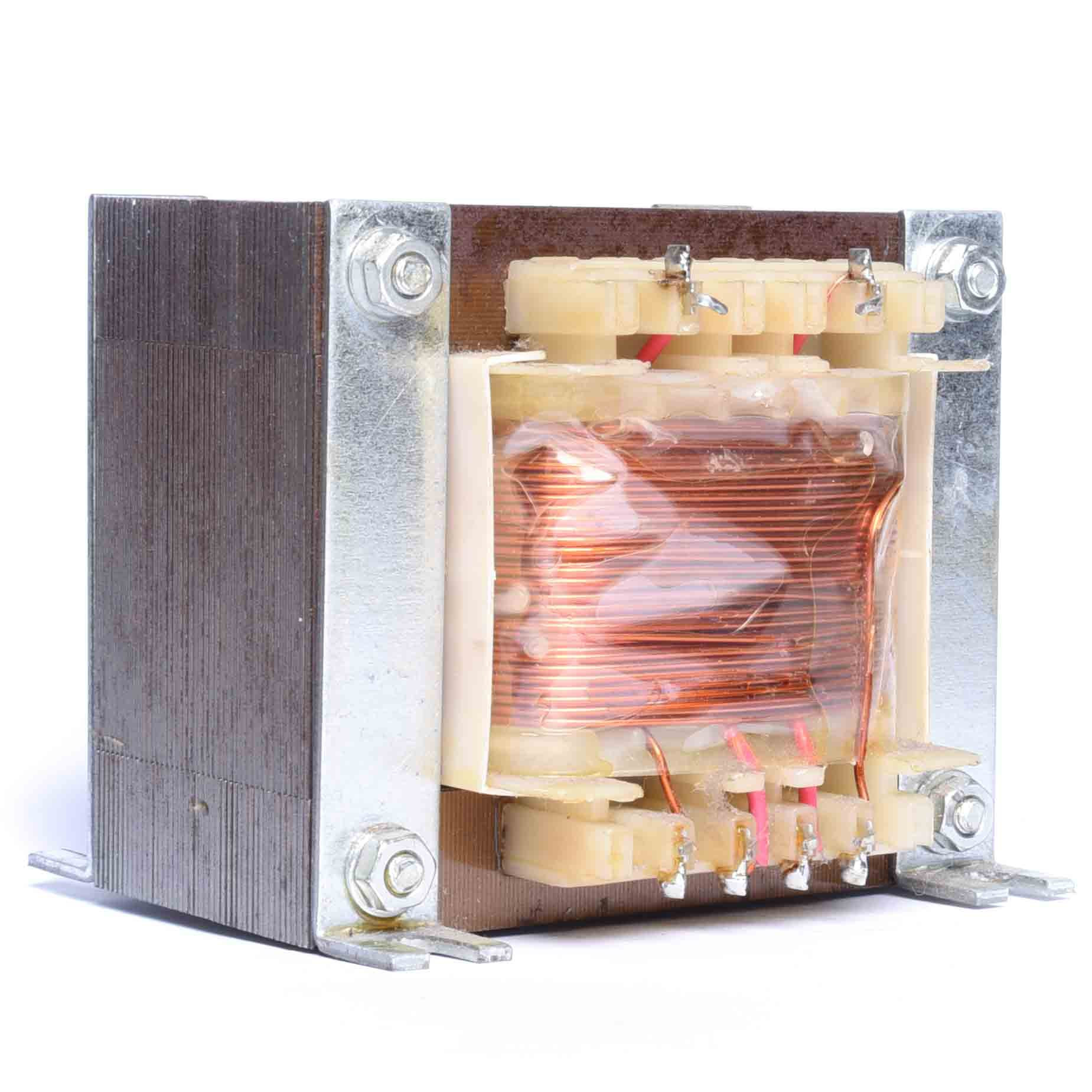

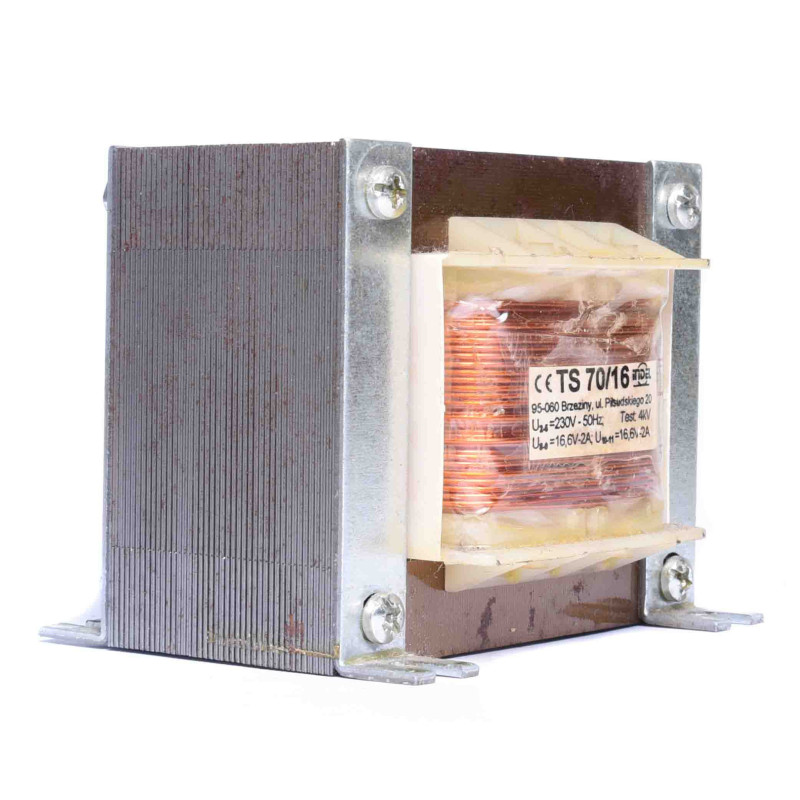

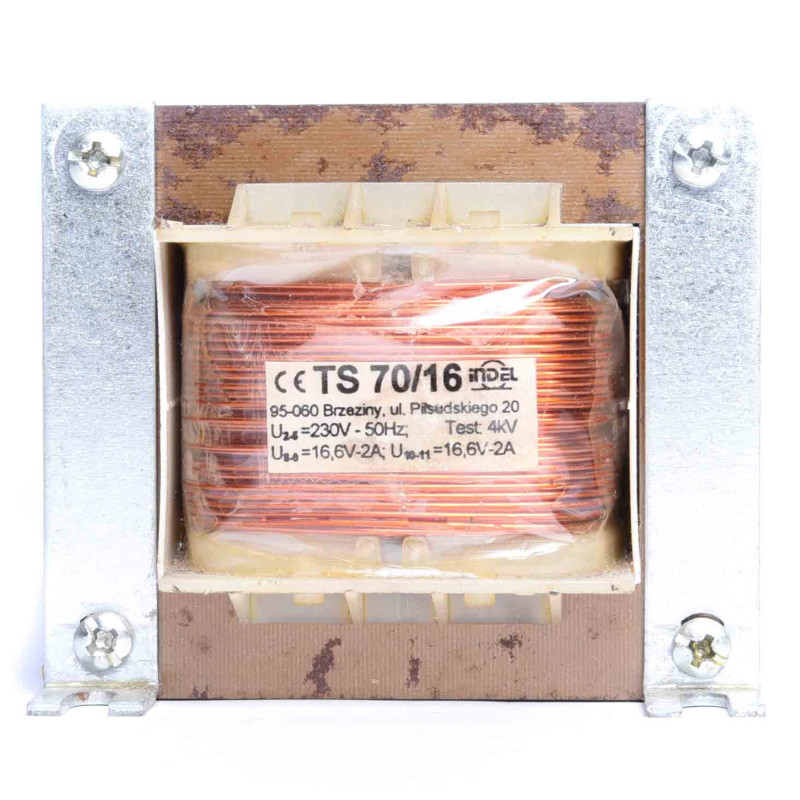

TS 70/16 2x17V-2x2A TRANSFORMATOR SIECIOWY

TS 70/16 2x17V-2x2A

Seria transformatorów sieciowych wykonanych na rdzeniach kształtkowych EI, LL oraz zwijanych ciętych CP. Przeznaczone głównie do wbudowania w układach zasilających urządzeń elektronicznych.

Budowa:

• rdzeń kształtkowy EI, LL lub zwijany cięty CP
• korpus dwukomorowy z przegrodą wykonany z poliamidu wzmocnionego włóknem szklanym
• drut nawojowy miedziany z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H
• materiał izolacyjny estrofol lub preszpan
• impregnat lakier elektroizolacyjny
• zabezpieczenia - większość transformatorów jest nieodporna na zwarcie - należy stosować w obwodach PRI lub SEC wyłączniki termiczne, warystory, bezpieczniki topikowe
• sposób wyprowadzeń końcówkami do druku, oczkowymi, przewodami, lub innymi według uzgodnień
• elementy mocujące - podstawy, obejmy, wsporniki, tulejki gwintowane, listwy mocujące itp.
• istnieje możliwość zastosowania ekranowania uzwojeń lub całego transformatora

Parametry elektryczne:

• Karta katalogowa K K: 84/EI 06-1
• Typ rdzenia: EI 84/42
• Napięcie pierwotne znamionowe: 230V
• Numery końcówek uzwojenia pierwotnego: 5-2
• Napięcia wtórne pod obciążeniem: 2x16,6V
• Prąd uzwojenia wtórnego: 2x2,0A

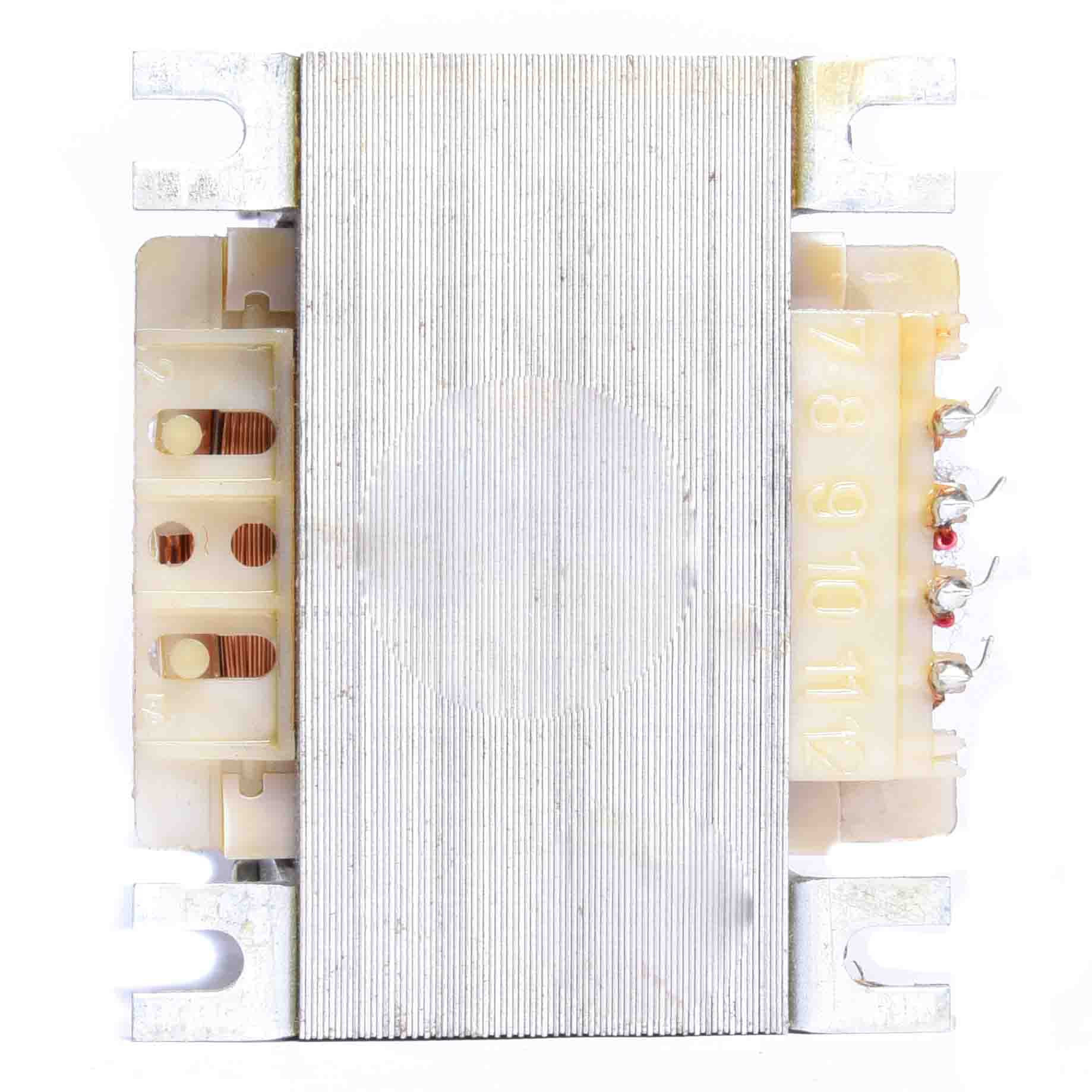

• Numery końcówek uzwojenia wtórnego: 8-9; 10-11
• Typ końcówek: D1
• klasa cieplna: Ta 40B (temp. otoczenia 40ºC, izolacja klasy B 130ºC)
• test    izolacji: 4 kV / 60 s
• stopień ochrony: IP00
• klasa izolacji: II
