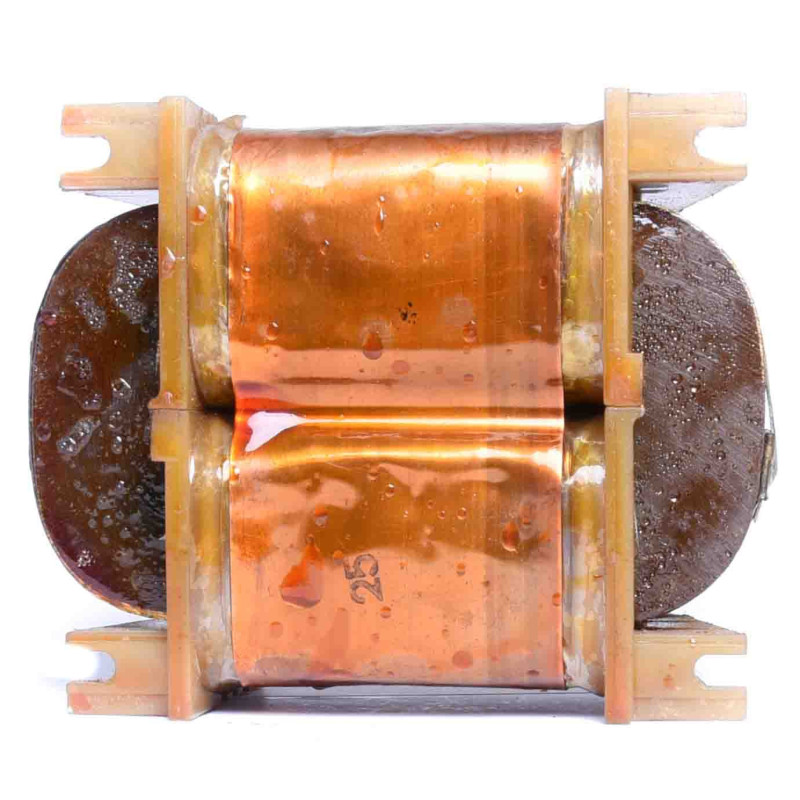

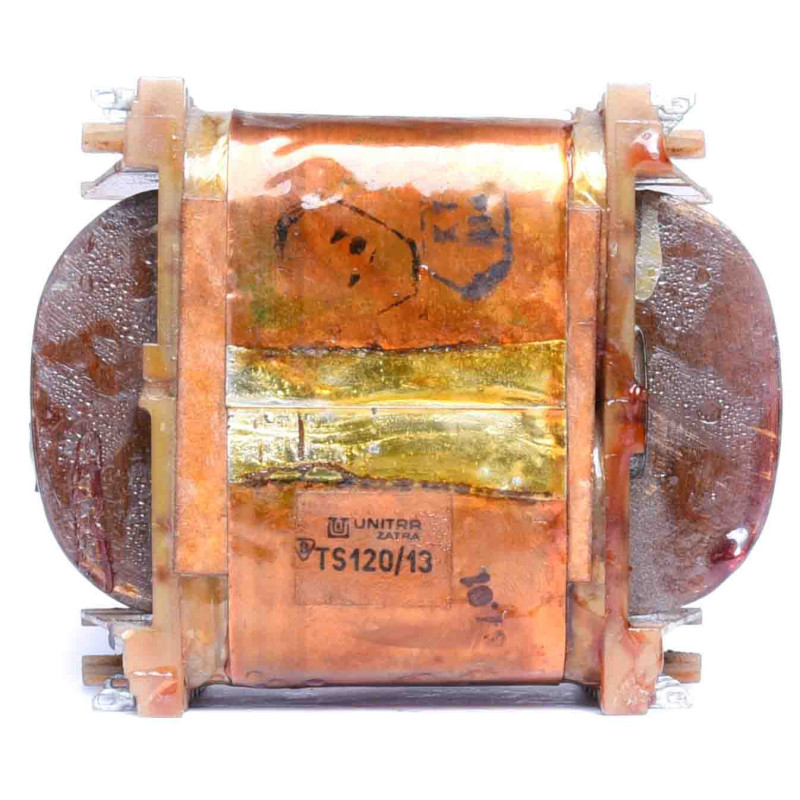

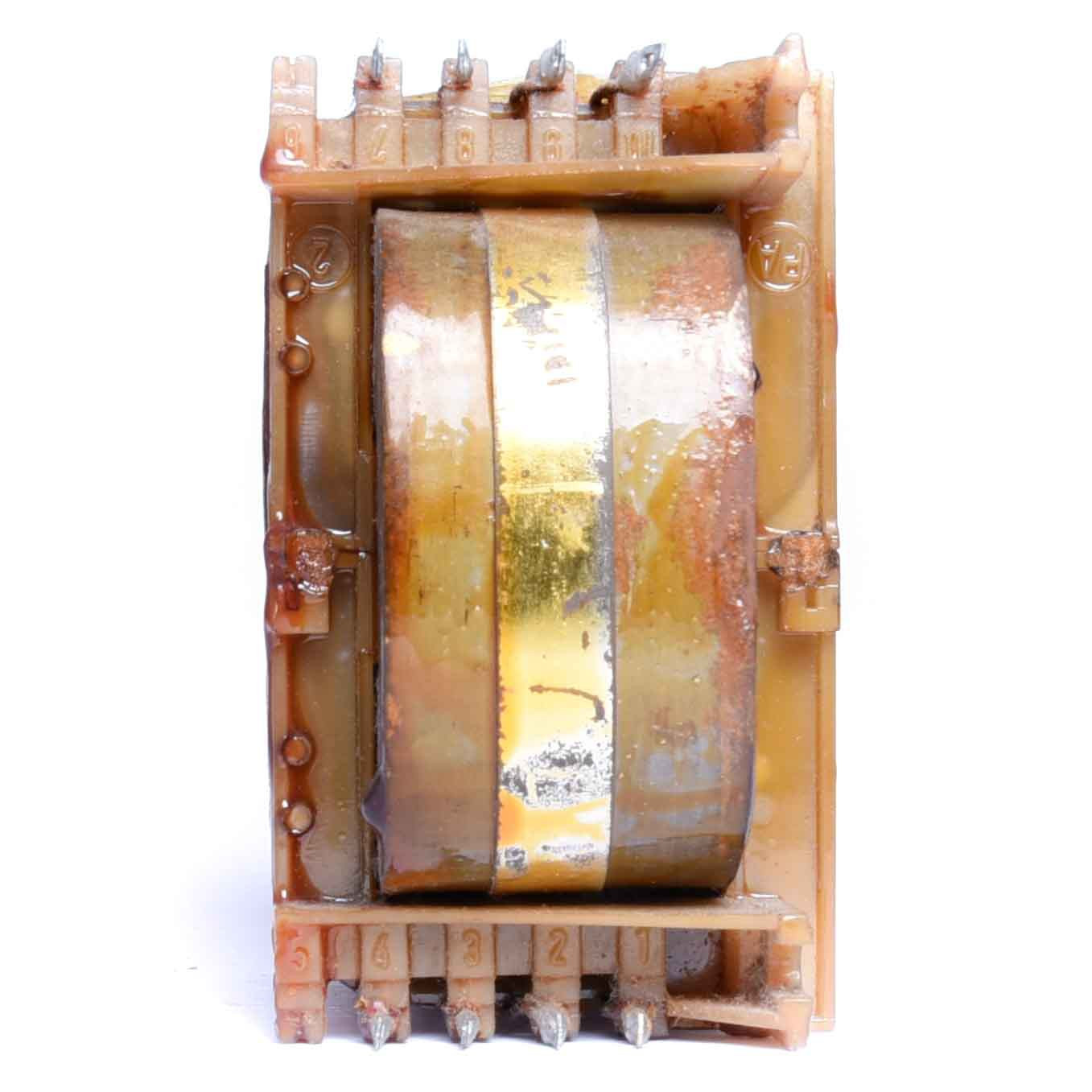

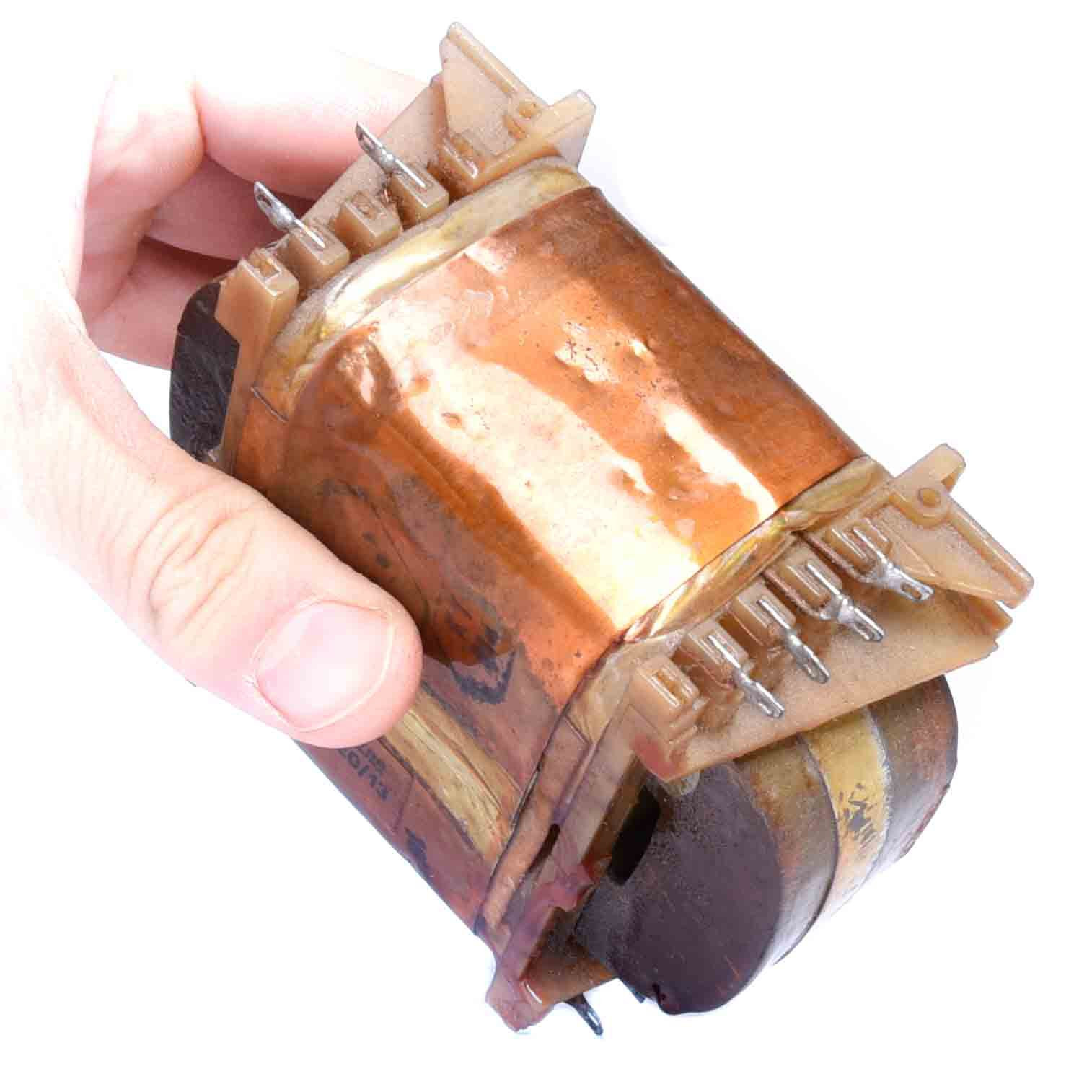

TS 120/13 25.6V, 25.6V, 18.5V, 18.5V 2.2A, 2.2A, 0.1A, 0,1A TRANSFORMATOR SIECIOWY

TS 120/13 25.6V, 25.6V, 18.5V, 18.5V 2.2A, 2.2A, 0.1A, 0,1A

Seria transformatorów sieciowych wykonanych na rdzeniach kształtkowych EI, LL oraz zwijanych ciętych CP. Przeznaczone głównie do wbudowania w układach zasilających urządzeń elektronicznych.

Budowa:

• rdzeń kształtkowy EI, LL lub zwijany cięty CP
• korpus dwukomorowy z przegrodą wykonany z poliamidu wzmocnionego włóknem szklanym
• drut nawojowy miedziany z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H
• materiał izolacyjny estrofol lub preszpan
• impregnat lakier elektroizolacyjny
• zabezpieczenia - większość transformatorów jest nieodporna na zwarcie - należy stosować w obwodach PRI lub SEC wyłączniki termiczne, warystory, bezpieczniki topikowe
• sposób wyprowadzeń końcówkami do druku, oczkowymi, przewodami, lub innymi według uzgodnień
• elementy mocujące - podstawy, obejmy, wsporniki, tulejki gwintowane, listwy mocujące itp.
• istnieje możliwość zastosowania ekranowania uzwojeń lub całego transformatora

Parametry elektryczne:

• Karta katalogowa K K: 120/CP 01-1
• Typ rdzenia: CP 025-01
• Napięcie pierwotne znamionowe: 230V
• Numery końcówek uzwojenia pierwotnego: 2-9'; 4-7'
• Napięcia wtórne pod obciążeniem uzwojenia I i II: 2x25,6V
• Prąd uzwojenia wtórnego I i II: 2x2,2A
• Napięcia wtórne pod obciążeniem uzwojenia III i IV: 2x18,5V
• Prąd uzwojenia wtórnego III i IV: 2x0,1A
• Numery końcówek uzwojenia wtórnego: 9-10; 1'-2'; 7-8; 3'-4'
• Typ końcówek: E1
• klasa cieplna: Ta 40B (temp. otoczenia 40ºC, izolacja klasy B 130ºC)
• test    izolacji: 4 kV / 60 s
• stopień ochrony: IP00
• klasa izolacji: II
