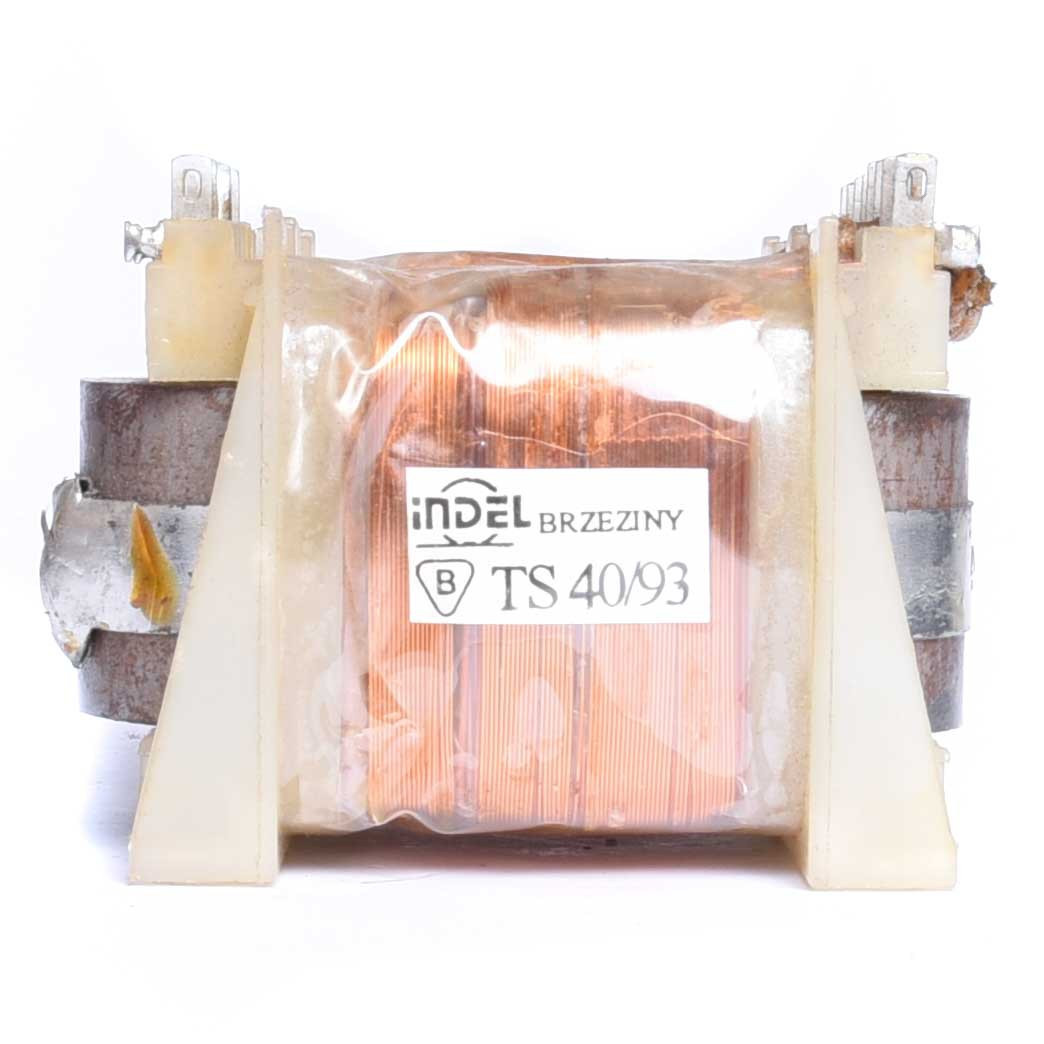

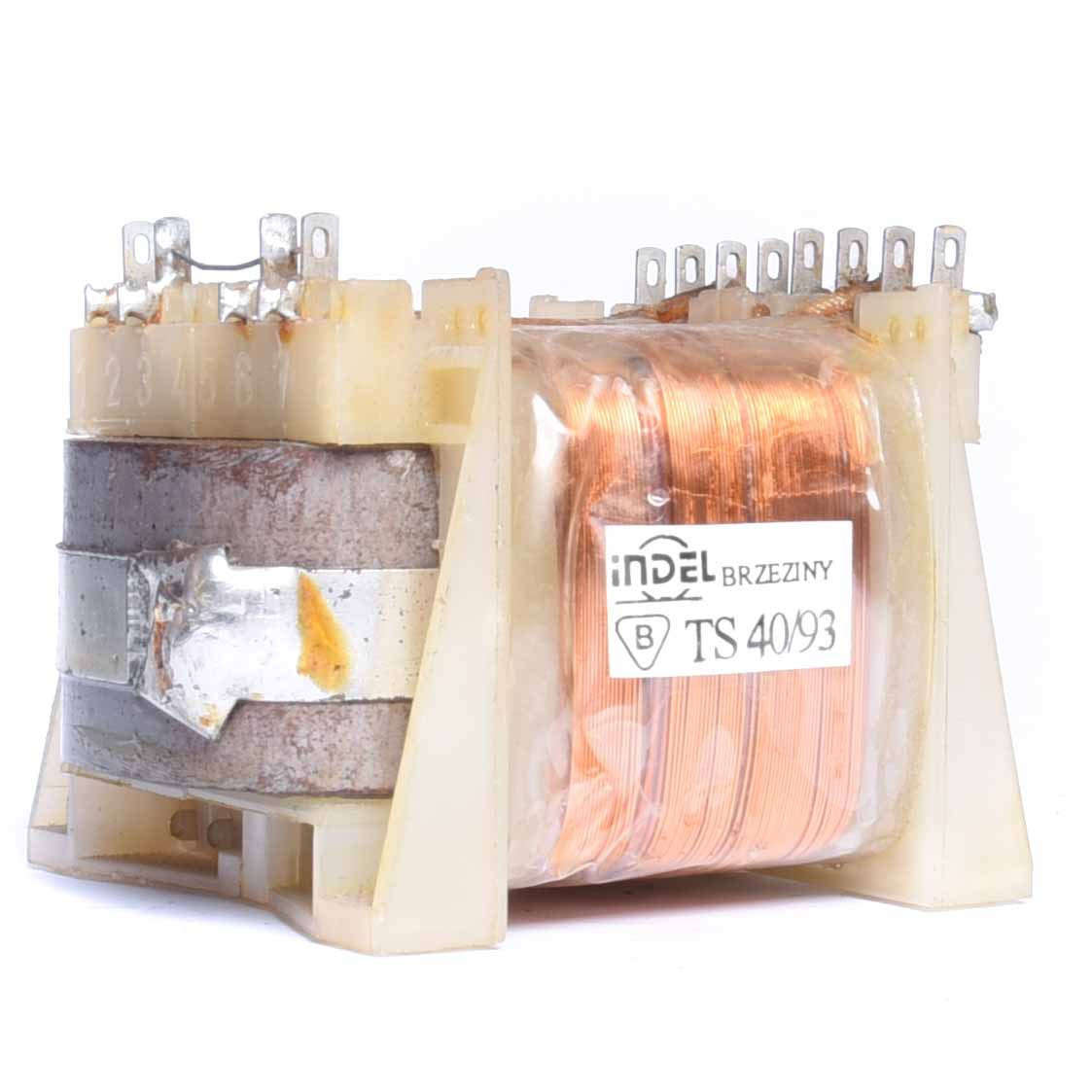

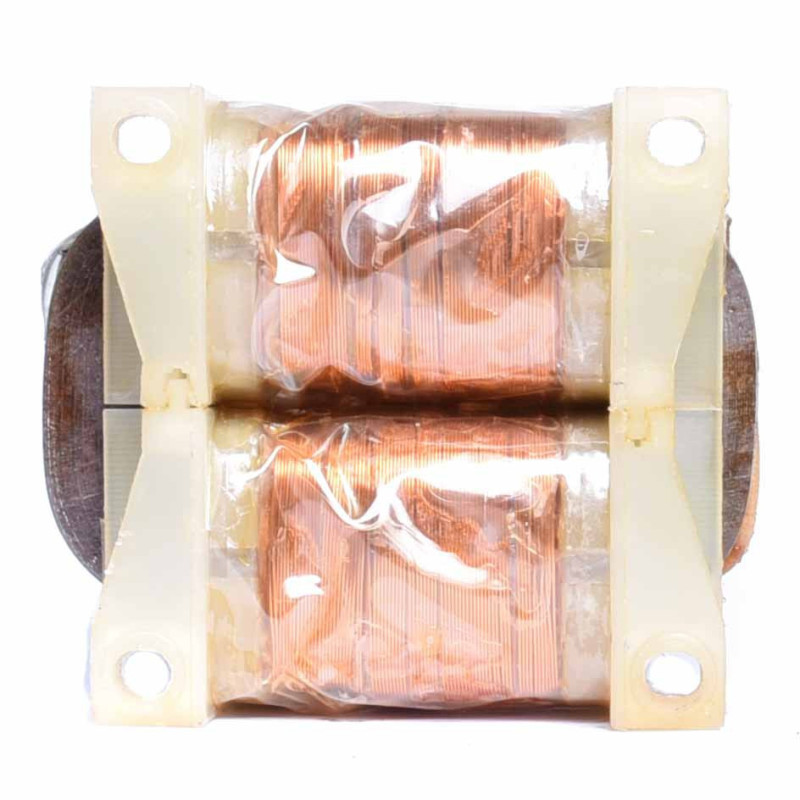

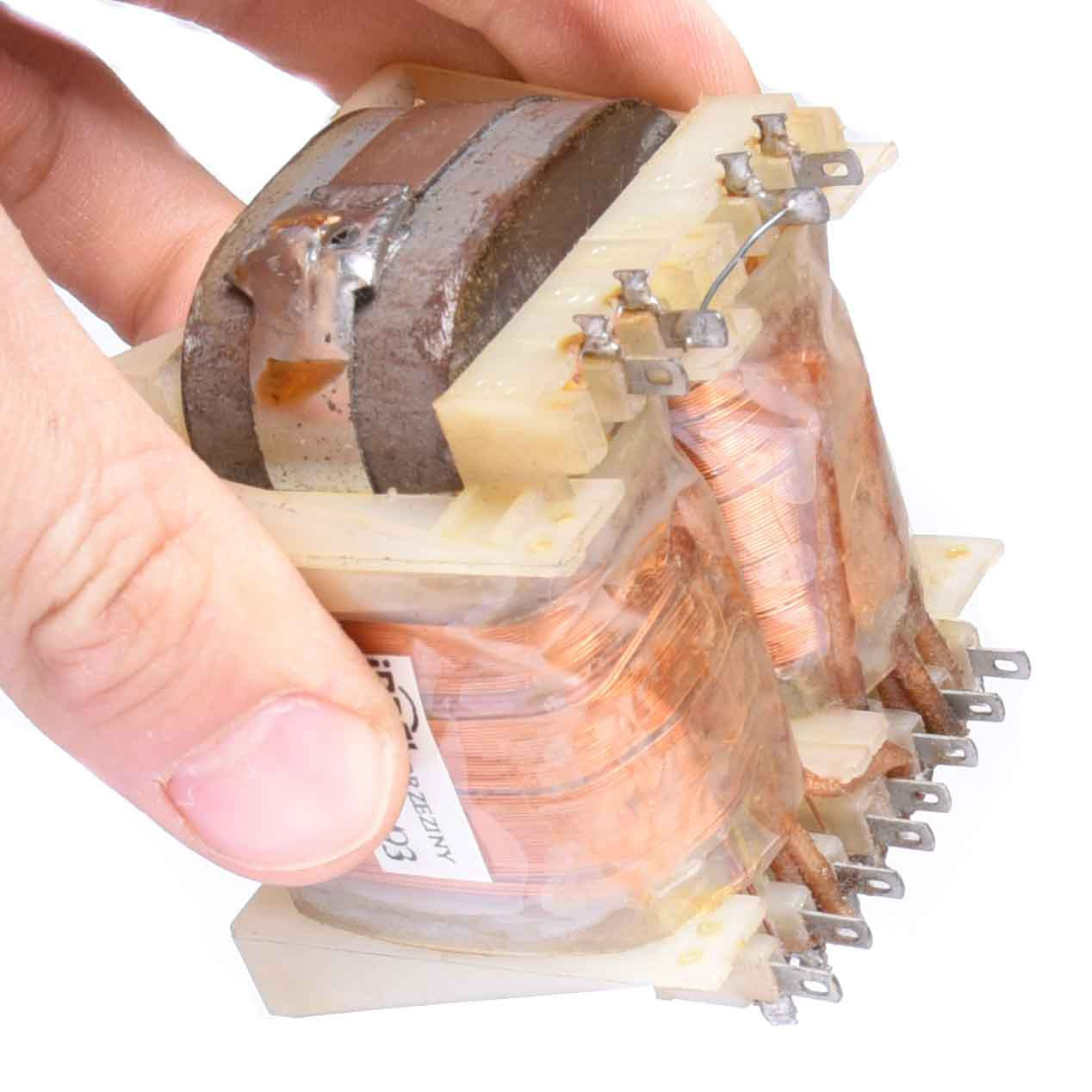

TS 40/93 4 x 5,5V - 4 x 1,2A 2 x 7V - 2 x 0,4A TRANSFORMATOR SIECIOWY

TS 40/93 4 x 5,5V - 4 x 1,2A 2 x 7V - 2 x 0,4A

Seria transformatorów sieciowych wykonanych na rdzeniach kształtkowych EI, LL oraz zwijanych ciętych CP. Przeznaczone głównie do wbudowania w układach zasilających urządzeń elektronicznych.

Budowa:

• rdzeń kształtkowy EI, LL lub zwijany cięty CP
• korpus dwukomorowy z przegrodą wykonany z poliamidu wzmocnionego włóknem szklanym
• drut nawojowy miedziany z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H
• materiał izolacyjny estrofol lub preszpan
• impregnat lakier elektroizolacyjny
• zabezpieczenia - większość transformatorów jest nieodporna na zwarcie - należy stosować w obwodach PRI lub SEC wyłączniki termiczne, warystory, bezpieczniki topikowe
• sposób wyprowadzeń końcówkami do druku, oczkowymi, przewodami, lub innymi według uzgodnień
• elementy mocujące - podstawy, obejmy, wsporniki, tulejki gwintowane, listwy mocujące itp.
• istnieje możliwość zastosowania ekranowania uzwojeń lub całego transformatora

Parametry elektryczne:

• Karta katalogowa K K: 40/CP 01-1
• Typ rdzenia: CP 008-02
• Napięcie pierwotne znamionowe: 230V
• Numery końcówek uzwojenia pierwotnego: 7-2'; 6-3'
• Napięcia wtórne pod obciążeniem uzwojenia I, II, III i IV: 4x5,5V
• Prąd uzwojenia wtórnego I, II, III i IV: 4x1,2A
• Napięcia wtórne pod obciążeniem uzwojenia V i VI: 2x7,7V
• Prąd uzwojenia wtórnego V i VI: 2x0,4A
• Numery końcówek uzwojenia wtórnego: 7'-1; 1-8'; 2-3; 3-7'; 4-5'; 5'-6'
• Typ końcówek: C1
• klasa cieplna: Ta 40B (temp. otoczenia 40ºC, izolacja klasy B 130ºC)
• test    izolacji: 4 kV / 60 s
• stopień ochrony: IP00
• klasa izolacji: II
