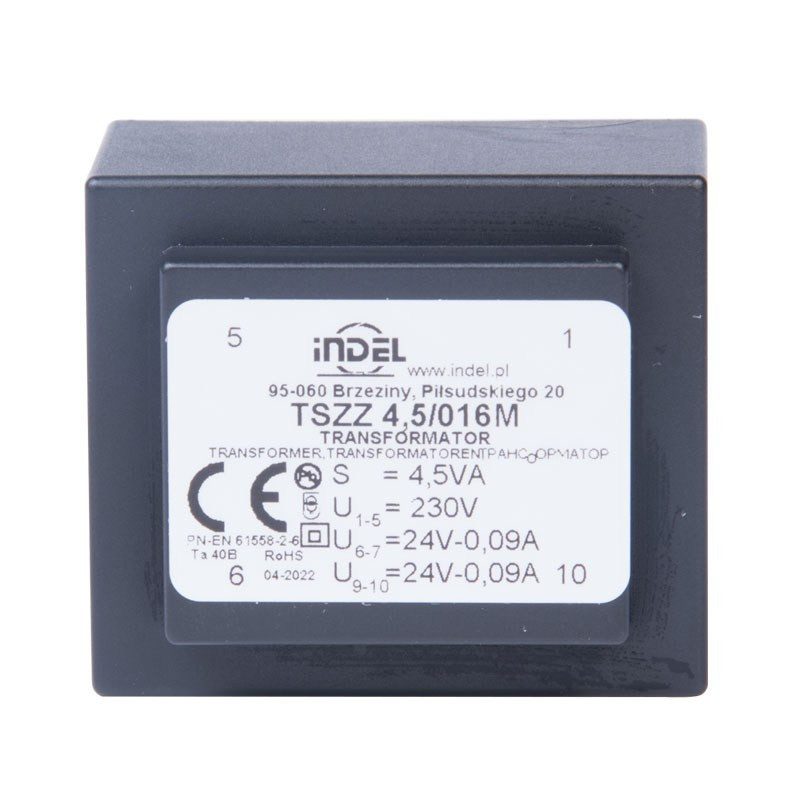

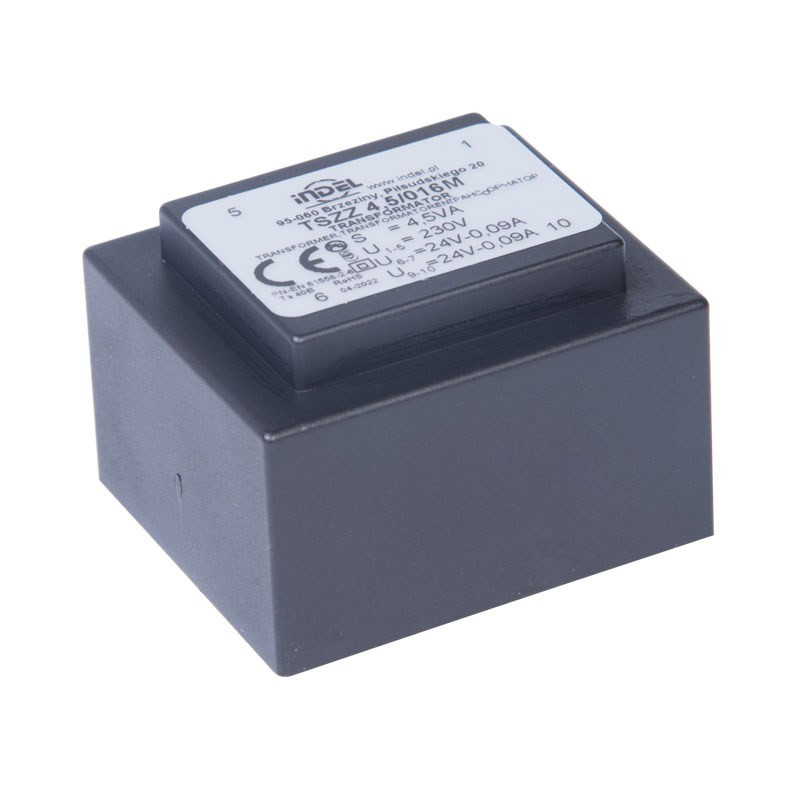

TSZZ 4,5/016M 2x24V 2x0,09A TRANSFORMATOR W DRUK

Seria transformatorów sieciowych wykonanych na rdzeniach kształtkowych EI w obudowach zalewanych żywicą, ze standardowym wyprowadzeniem końcówek do montażu na płytkach drukowanych.

Powszechnie stosowane w elektronice profesjonalnej i amatorskiej. Służą do wbudowania w układach zasilających urządzeń elektronicznych i elektroenergetycznych. Dodatkowym ich atutem jest estetyczna obudowa stanowiąca atrakcyjną formę zewnętrzną, która pozwala na większą ochronę mechaniczną. Hermetyczne zalanie żywicą powoduje, iż są odporne na wilgoć i agresywne czynniki zewnętrzne i dlatego z powodzeniem mogą być stosowane na zewnątrz urządzeń i budynków.

Budowa:

• rdzeń kształtkowy EI
• korpusy cewek z przegrodami wykonane z niepalnego tworzywa wzmocnionego włóknem szklanym
• drut nawojowy miedziany z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H
• zabezpieczenia - większość transformatorów jest nieodporna na zwarcie - należy stosować w obwodach PRI lub SEC wyłączniki termiczne, warystory, bezpieczniki topikowe

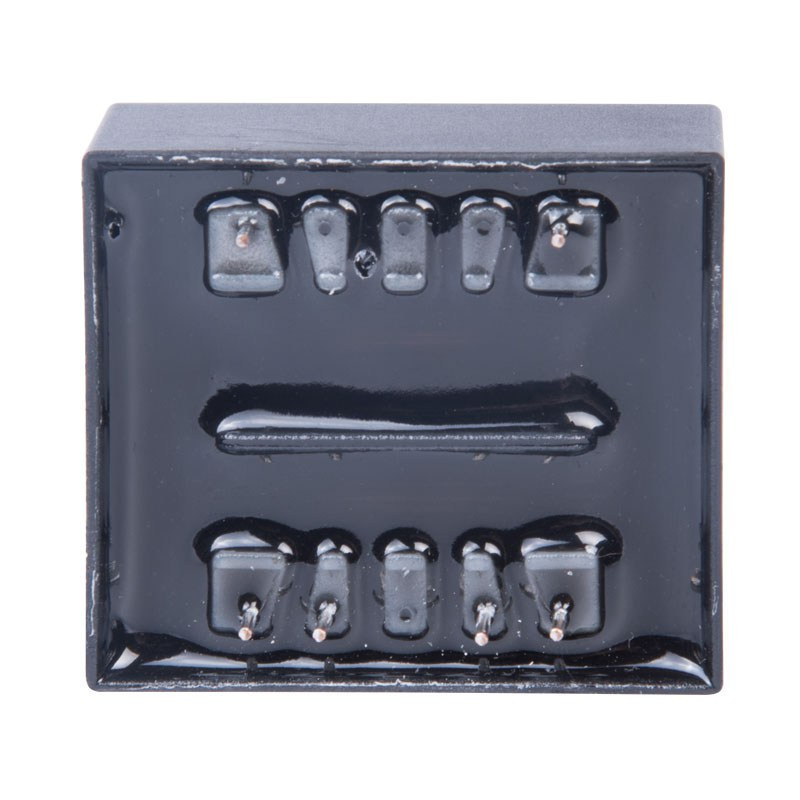

• sposób wyprowadzeń do druku (TSZZ), listwami zaciskowymi (TSZZM), gniazda 24V lub 230V (TSZZP), przewodami lub innymi według uzgodnień
• estetyczna plastikowa obudowa z niepalnego tworzywa wzmocnionego włóknem szklanym
• zalewa z żywicy hemoutwardzalnej niepalnej UL 94 V0
• elementy mocujące - uchwyty lub rączki w wersji przenośnej

Parametry elektryczne:

• napięcie PRI: 230V  50 / 60 Hz
• napięcie SEC: 2x 24V
• natężenie: 2x0,09A
• klasa cieplna: Ta 40B (temp. otoczenia 40ºC, izolacja klasy B 130ºC)
• test izolacji: 4 kV / 60 s
