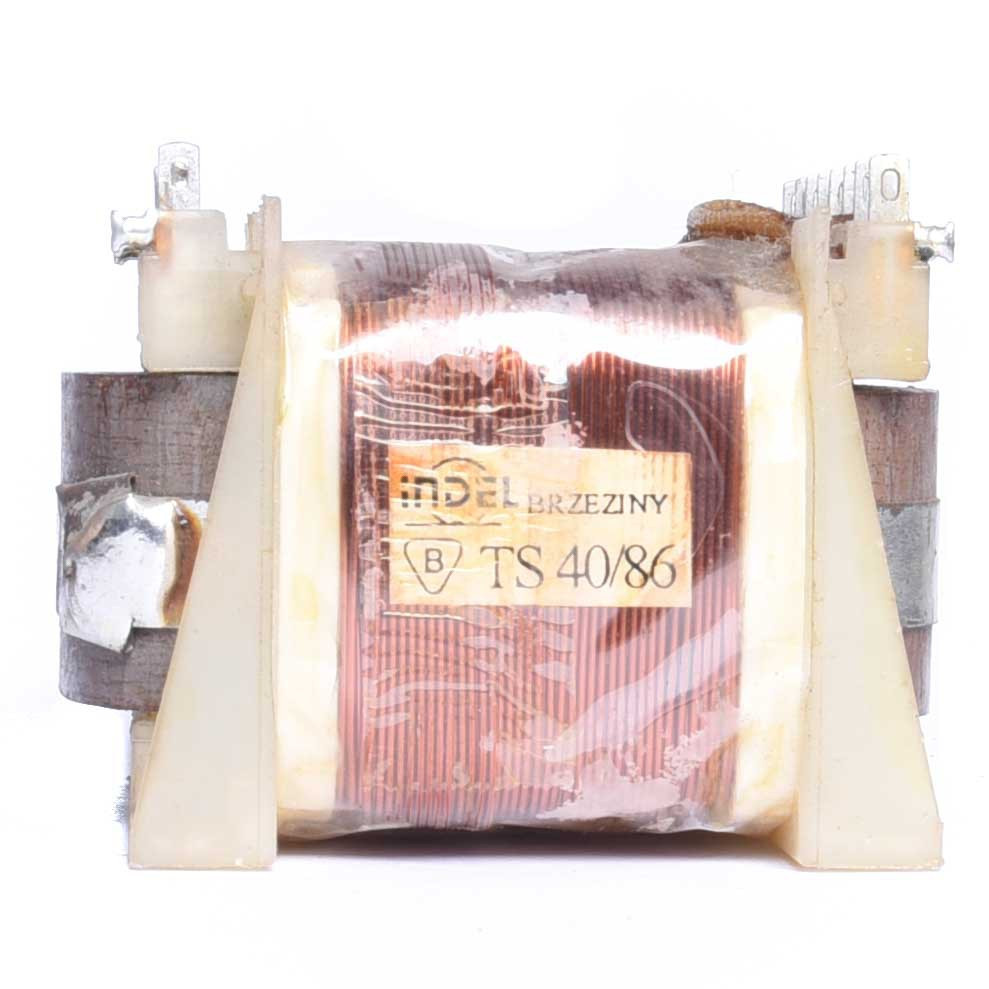

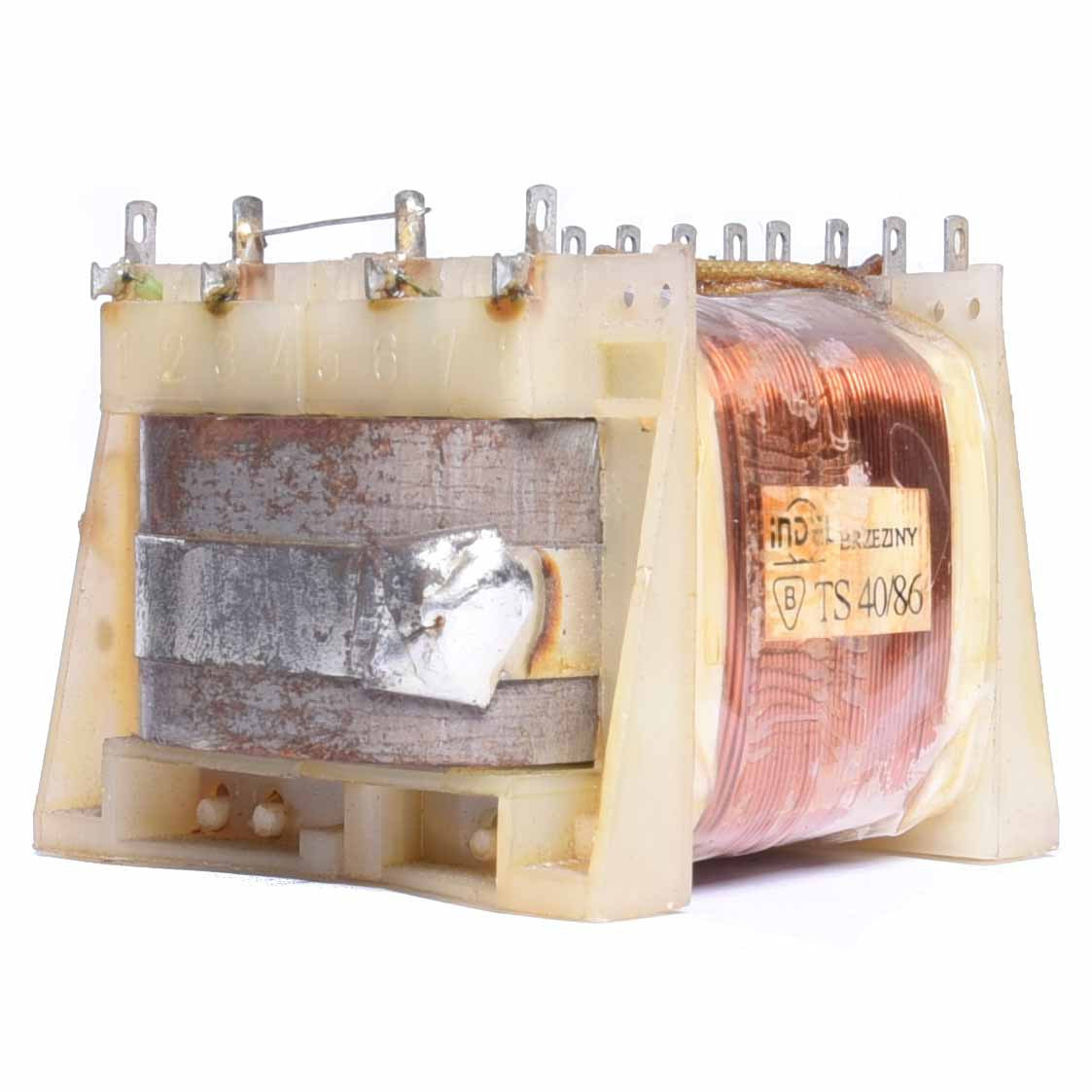

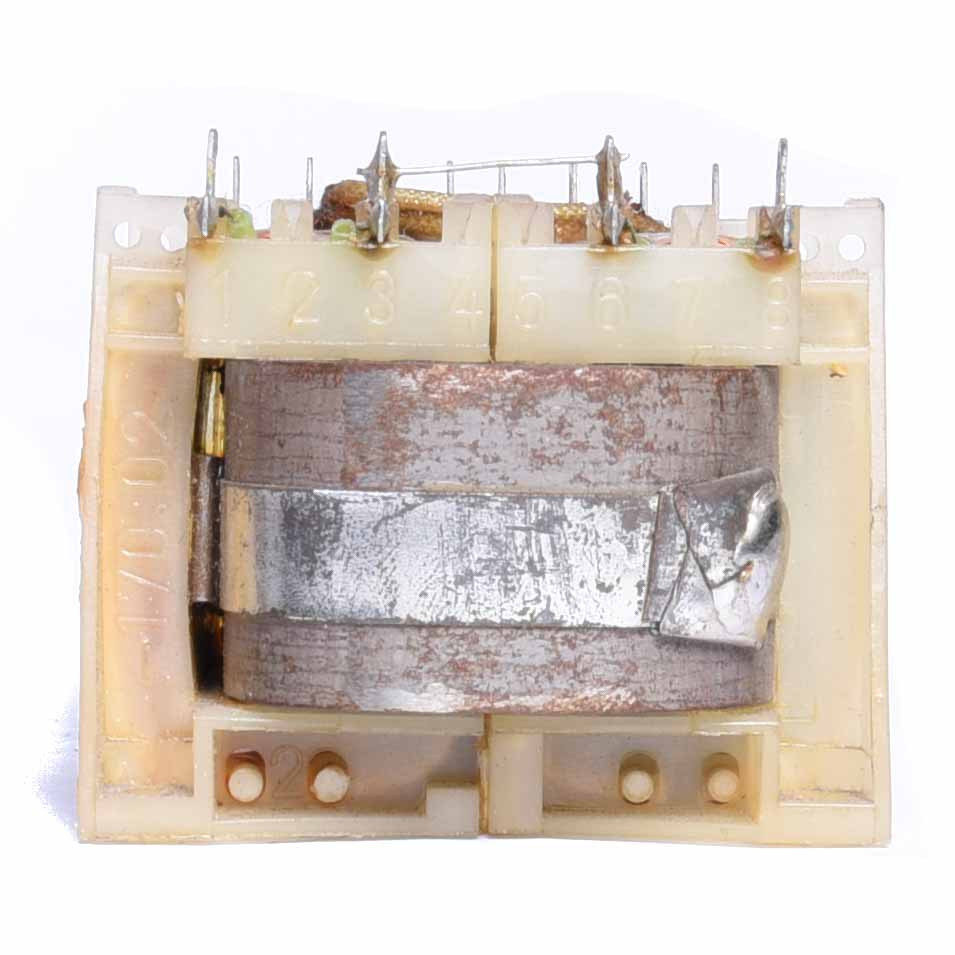

TS 40/86 2 x 8,8V 2 x 1A 4 x 7,3V - 4 x 0,5A TRANSFORMATOR SIECIOWY

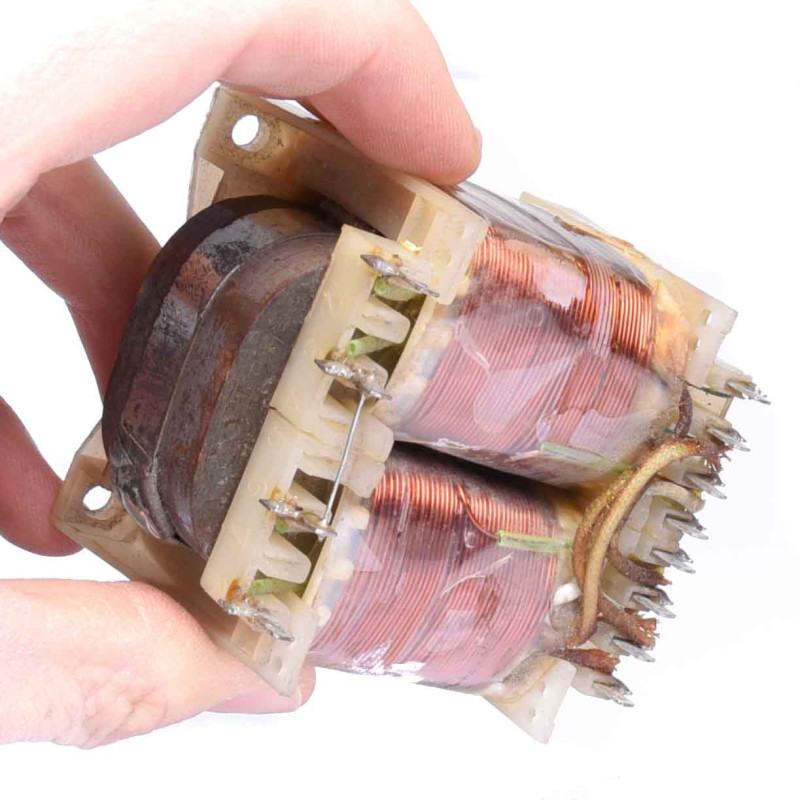

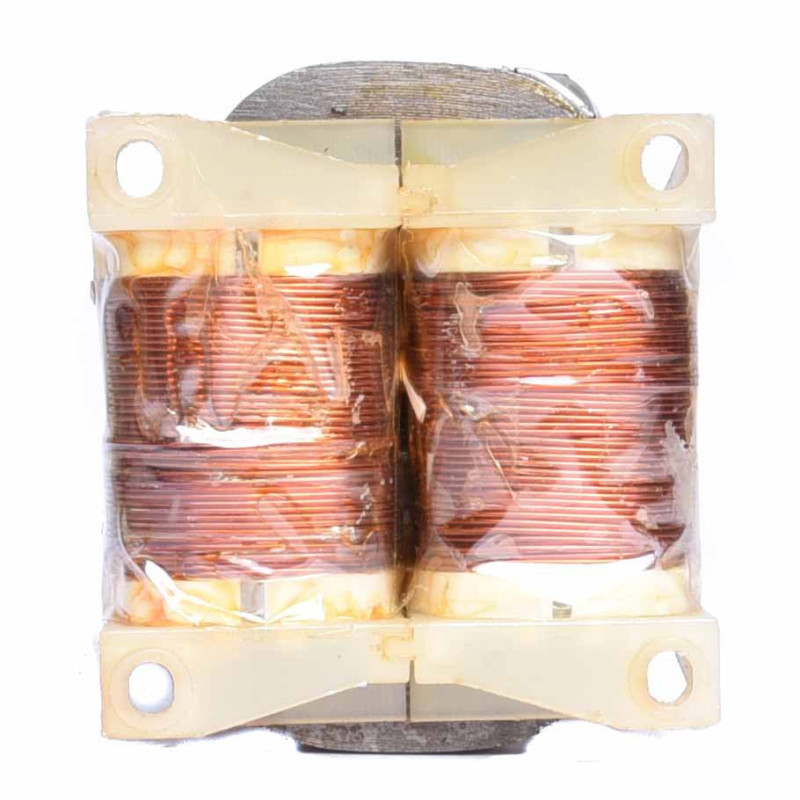

TS 40/86  2 x 8,8V 2 x 1A  4 x 7,3V - 4 x 0,5A

Seria transformatorów sieciowych wykonanych na rdzeniach kształtkowych EI, LL oraz zwijanych ciętych CP. Przeznaczone głównie do wbudowania w układach zasilających urządzeń elektronicznych.

Budowa:

• rdzeń kształtkowy EI, LL lub zwijany cięty CP
• korpus dwukomorowy z przegrodą wykonany z poliamidu wzmocnionego włóknem szklanym
• drut nawojowy miedziany z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H
• materiał izolacyjny estrofol lub preszpan
• impregnat lakier elektroizolacyjny
• zabezpieczenia - większość transformatorów jest nieodporna na zwarcie - należy stosować w obwodach PRI lub SEC wyłączniki termiczne, warystory, bezpieczniki topikowe
• sposób wyprowadzeń końcówkami do druku, oczkowymi, przewodami, lub innymi według uzgodnień
• elementy mocujące - podstawy, obejmy, wsporniki, tulejki gwintowane, listwy mocujące itp.
• istnieje możliwość zastosowania ekranowania uzwojeń lub całego transformatora

Parametry elektryczne:

• Karta katalogowa K K: 40/CP 01-1
• Typ rdzenia: CP 008-02
• Napięcie pierwotne znamionowe: 230V
• Numery końcówek uzwojenia pierwotnego: 1-8'; 3-6'
• Napięcia wtórne pod obciążeniem uzwojenia I i II: 2x8,8V
• Prąd uzwojenia wtórnego I i II: 2x1,0A
• Napięcia wtórne pod obciążeniem uzwojenia III, IV, V i VI: 4x7,3V
• Prąd uzwojenia wtórnego III, IV, V i VI: 4x0,5A
• Numery końcówek uzwojenia wtórnego: 6-5; 5-4'; 1'-7; 7-3'; 3'-2'; 2'-8
• Typ końcówek: C1
• klasa cieplna: Ta 40B (temp. otoczenia 40ºC, izolacja klasy B 130ºC)
• test    izolacji: 4 kV / 60 s
• stopień ochrony: IP00
• klasa izolacji: II
