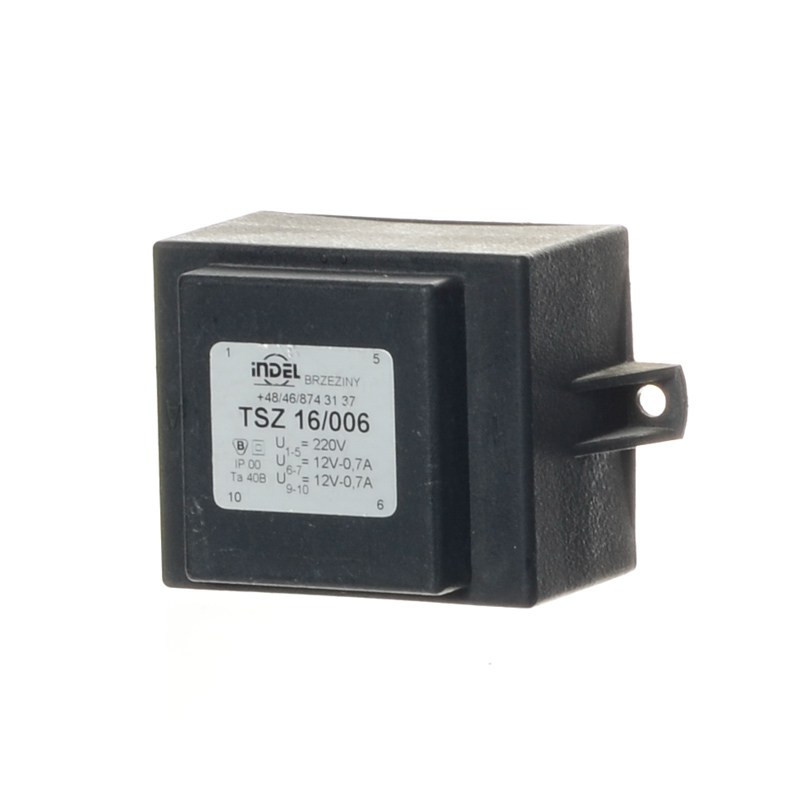

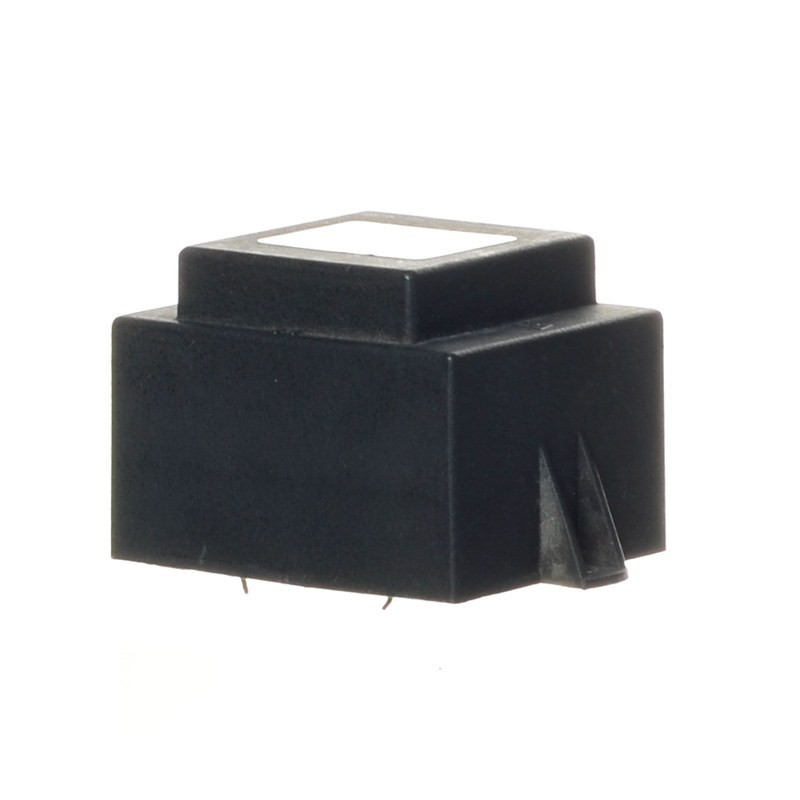

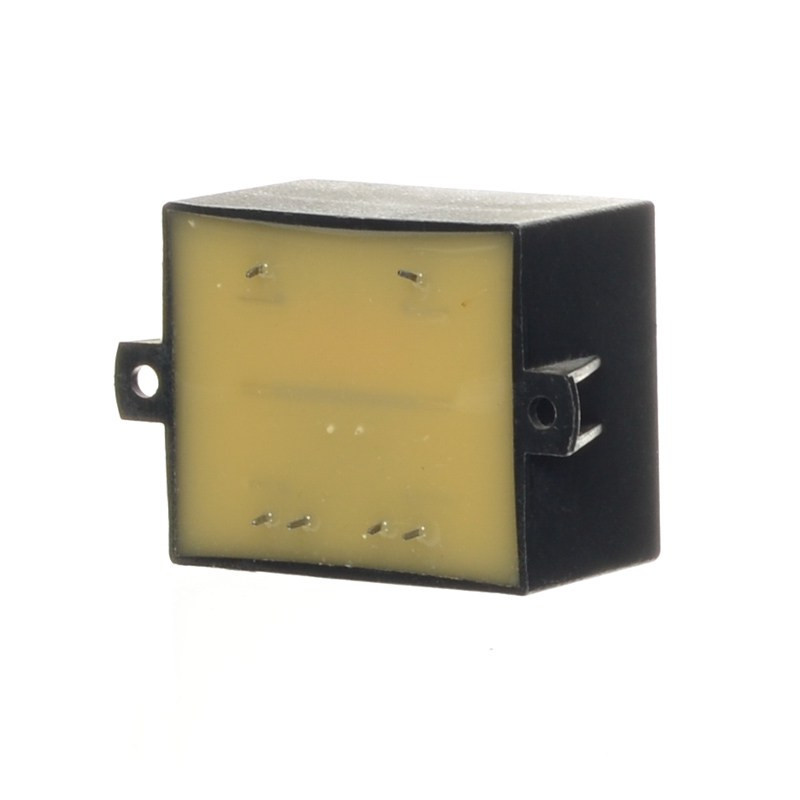

TSZ 16/006 TRANSFORMATOR ZAL.2x12V 2x0,67A

Seria transformatorów sieciowych wykonanych na rdzeniach kształtkowych EI w obudowach zalewanych żywicą, ze standardowym wyprowadzeniem końcówek do montażu na płytkach drukowanych.

Powszechnie stosowane w elektronice profesjonalnej i amatorskiej. Służą do wbudowania w układach zasilających urządzeń elektronicznych. Dodatkowym ich atutem jest estetyczna obudowa stanowiąca atrakcyjną formę zewnętrzną, która pozwala na większą ochronę mechaniczną. Hermetyczne zalanie żywicą powoduje, iż są odporne na wilgoć i agresywne czynniki zewnętrzne i dlatego z powodzeniem mogą być stosowane na zewnątrz urządzeń i budynków.

Charakterystyka:

• Typ rdzenia: EI 54/18
• Napięcie pierwotne znamionowe: 230V
• Numery końcówek uzwojenia pierwotnego: 1-5
• Napięcia wtórne pod obciążeniem: 12,0V
• Prąd uzwojenia wtórnego: 0,67A
• Numery końcówek uzwojenia wtórnego: 6-7, 9-10
• Typ końcówek: D2
• Klasa cieplna: Ta 40B (temp. otoczenia 40ºC, izolacja klasy B 130ºC)
• Test    izolacji: 4 kV / 60 s
• Klasa izolacji: II

Budowa:

• rdzeń kształtkowy EI, UI
• korpusy cewek z przegrodami wykonane z poliamidu wzmocnionego włóknem szklanym (TSZ), dwukomorowe z przegrodami wykonane z niepalnego poliamidu wzmocnionego włóknem szklanym        UL 94 VO (TSPZ)
• drut nawojowy miedziany z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H
• zabezpieczenia - większość transformatorów jest nieodporna na zwarcie - należy stosować w obwodach PRI lub SEC wyłączniki termiczne, warystory, bezpieczniki topikowe
• sposób wyprowadzeń końcówkami do druku, przewodami, listwami zaciskowymi lub innymi według uzgodnień
• estetyczna plastikowa obudowa
• zalewa z żywicy hemoutwardzalnej niepalnej UL 94 VO
• elementy mocujące - uchwyty lub otwory w obudowie, z zamontowaną rączką mogą występować w wersji przenośnej
• istnieje możliwość zastosowania ekranowania uzwojeń
