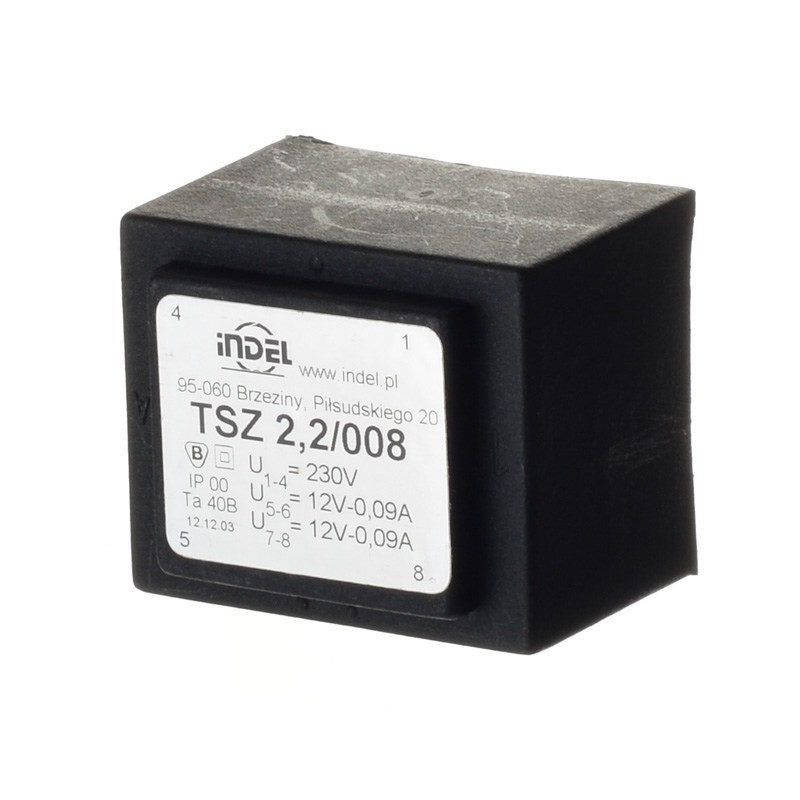

TSZ 2,2/008 2x12V 2x0,09A

Seria transformatorów sieciowych wykonanych na rdzeniach kształtkowych EI w obudowach zalewanych żywicą, ze standardowym wyprowadzeniem końcówek do montażu na płytkach drukowanych.

Powszechnie stosowane w elektronice profesjonalnej i amatorskiej. Służą do wbudowania w układach zasilających urządzeń elektronicznych. Dodatkowym ich atutem jest estetyczna obudowa stanowiąca atrakcyjną formę zewnętrzną, która pozwala na większą ochronę mechaniczną. Hermetyczne zalanie żywicą powoduje, iż są odporne na wilgoć i agresywne czynniki zewnętrzne i dlatego z powodzeniem mogą być stosowane na zewnątrz urządzeń i budynków.

Budowa:

• rdzeń kształtkowy EI, UI
• korpusy cewek z przegrodami wykonane z poliamidu wzmocnionego włóknem szklanym (TSZ), dwukomorowe z przegrodami wykonane z niepalnego poliamidu wzmocnionego włóknem szklanym        UL 94 VO (TSPZ)
• drut nawojowy miedziany z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H
• zabezpieczenia - większość transformatorów jest nieodporna na zwarcie - należy stosować w obwodach PRI lub SEC wyłączniki termiczne, warystory, bezpieczniki topikowe

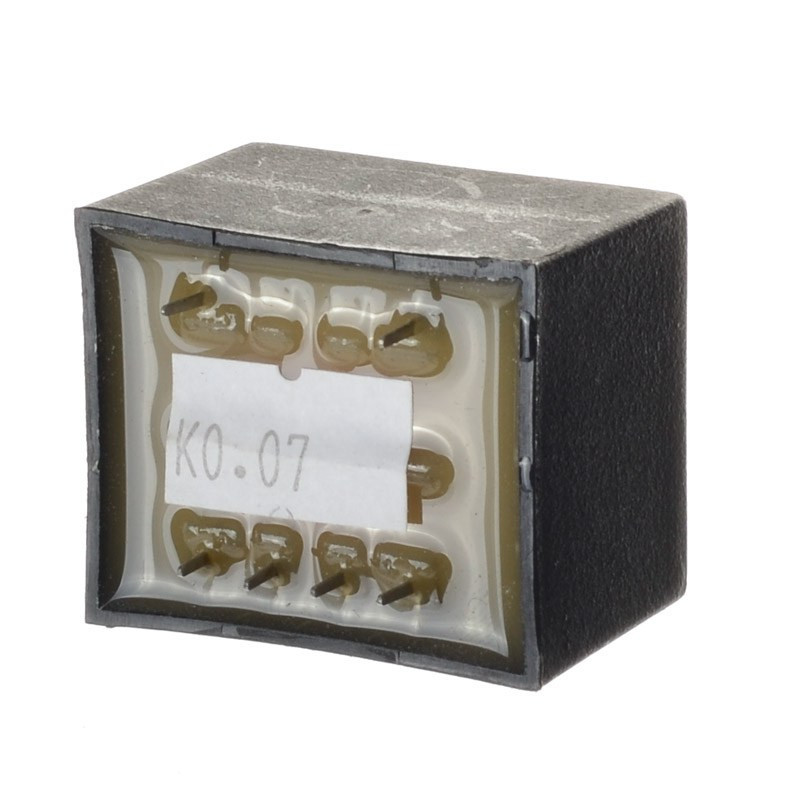

• sposób wyprowadzeń końcówkami do druku, przewodami, listwami zaciskowymi lub innymi według uzgodnień

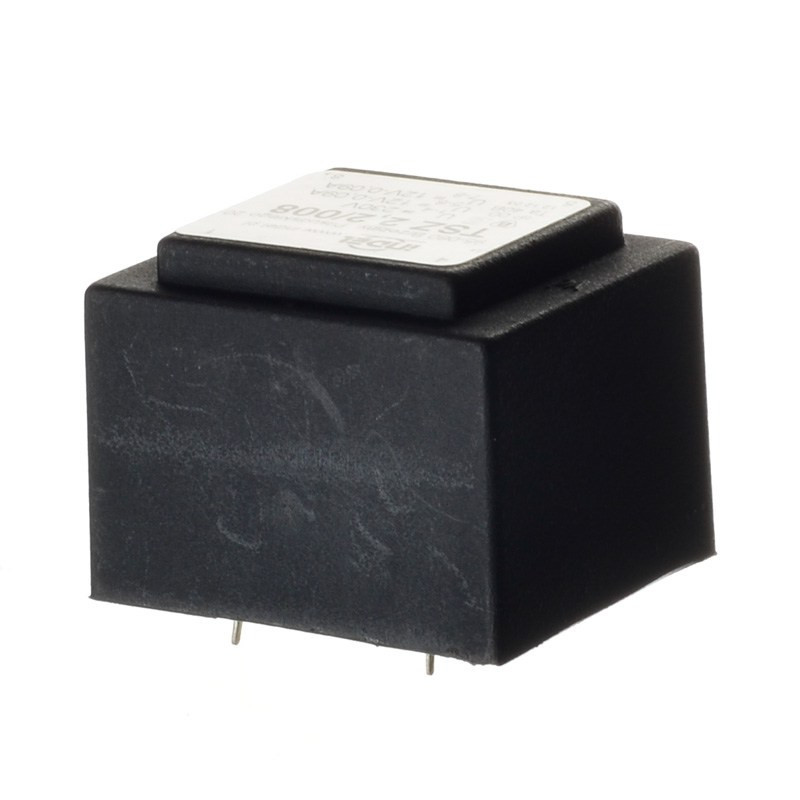

• estetyczna plastikowa obudowa
• zalewa z żywicy hemoutwardzalnej niepalnej UL 94 VO
• elementy mocujące - uchwyty lub otwory w obudowie, z zamontowaną rączką mogą występować w wersji przenośnej
• istnieje możliwość zastosowania ekranowania uzwojeń

Parametry elektryczne:

• napięcie PRI: 220V  50 / 60 Hz
• napięcie SEC: 2x12V
• natężenie: 2x 0,09A
• klasa cieplna: Ta 40B (temp. otoczenia 40ºC, izolacja klasy B 130ºC)
• test izolacji: 4 kV / 60 s
• klasa izolacji: II
