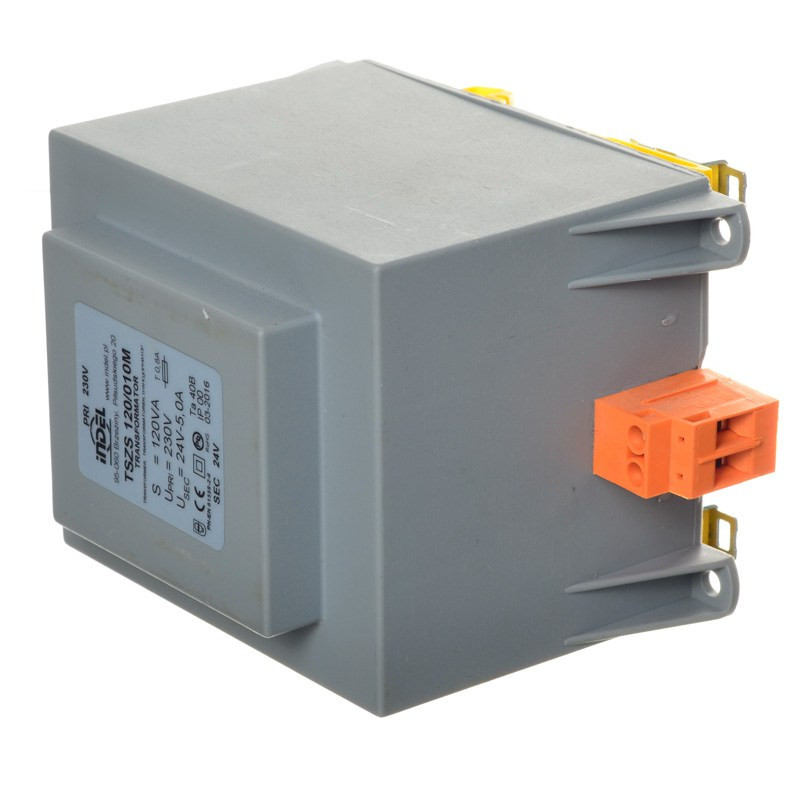

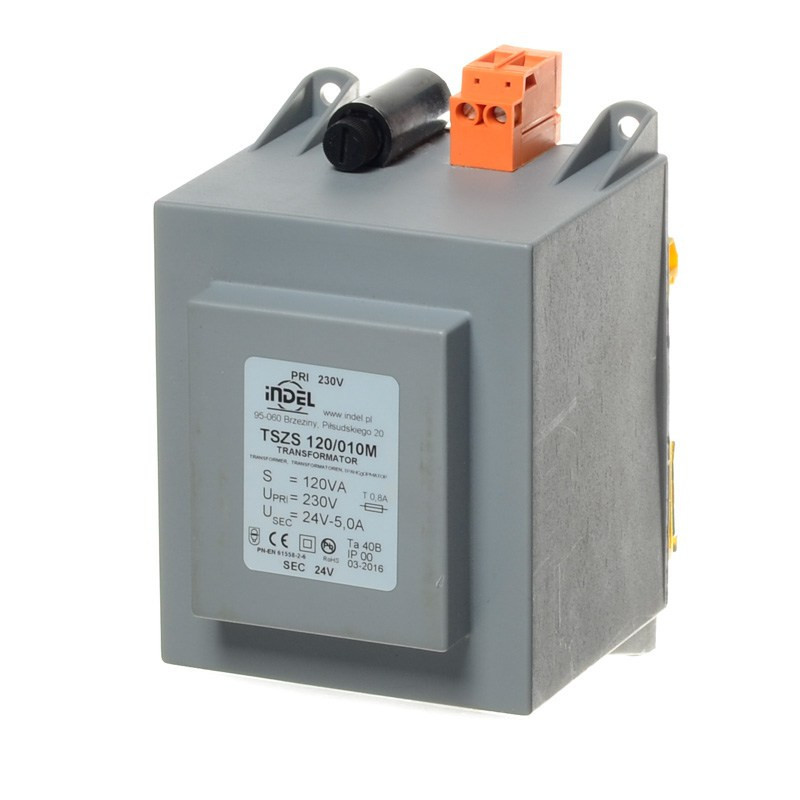

TSZS 120/010M 24V 5A TRANSFORMATOR NA SZYNE

Seria transformatorów sieciowych wykonanych na rdzeniach kształtkowych EI w obudowach zalewanych żywicą z mocowaniem na szynę DIN (TS35). Dzięki zastosowaniu nowoczesnych materiałów charakteryzują się małymi gabarytami i masą oraz podniesioną odpornością na warunki klimatyczne.

Służą do mocowania na szynie TS35 w układach zasilających maszyn i urządzeń elektroenergetycznych oraz instalacjach przemysłowych. Powszechnie wykorzystywane jako transformatory bezpieczeństwa i separacyjne. Dodatkowym ich atutem jest estetyczna obudowa stanowiąca atrakcyjną formę zewnętrzną, która pozwala na ich hermetyczne zalanie żywicą co powoduje iż są odporne na wilgoć i agresywne czynniki zewnętrzne.

Budowa:

• rdzeń kształtkowy EI
• korpusy cewek z przegrodami wykonane z niepalnego tworzywa wzmocnionego włóknem szklanym UL 94 V0
• drut nawojowy miedziany z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H

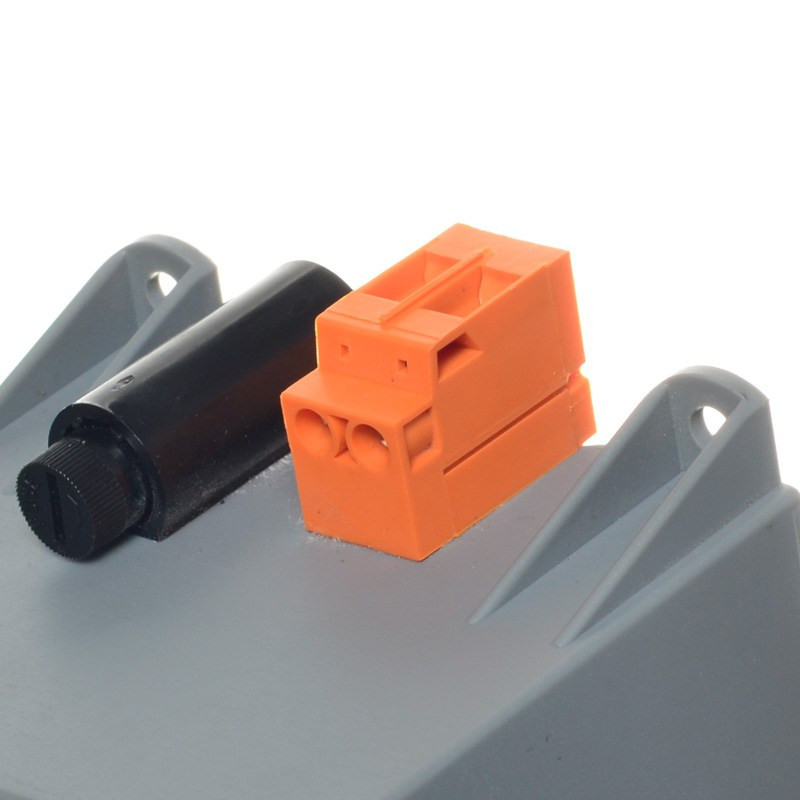

• zabezpieczenia - standardowo zabezpieczone uzwojenie pierwotne bezpiecznikiem WT
• sposób wyprowadzeń listwami zaciskowymi, przewodami lub innymi według uzgodnień
• estetyczna plastikowa obudowa z niepalnego tworzywa wzmocnionego włóknem szklanym
• zalewa z żywicy hemoutwardzalnej niepalnej UL 94 VO

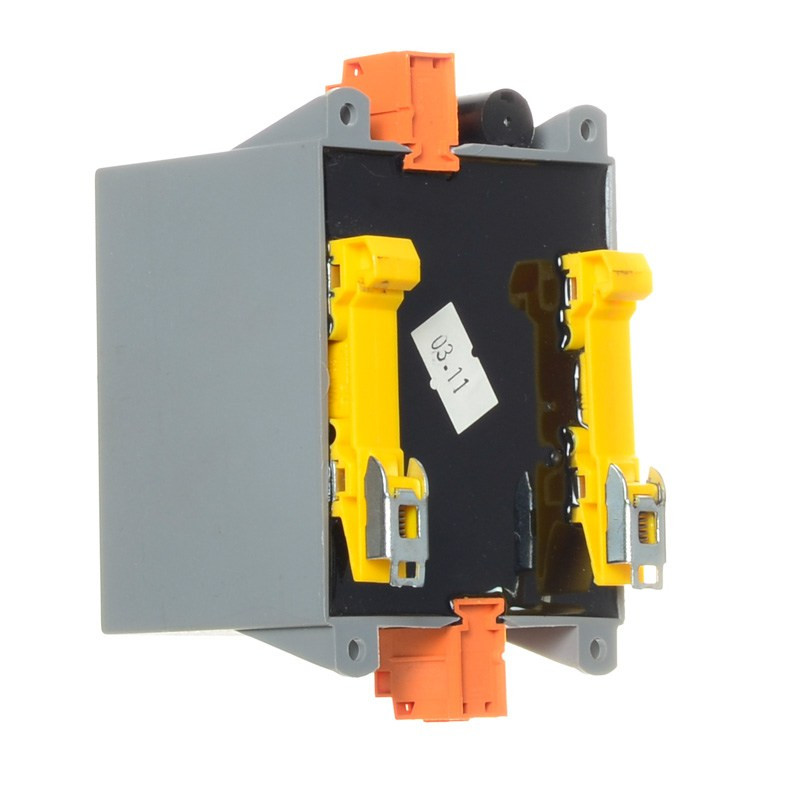

• elementy mocujące - uchwyty na szynę DIN (TS35)

Parametry elektryczne:

• napięcie PRI: 230V  50 / 60 Hz
• napięcie SEC: 24V
• natężenie: 5,0A
• klasa cieplna: Ta 40B (temp. otoczenia 40ºC, izolacja klasy B 130ºC)
• test izolacji: 4 kV / 60 s
• klasa izolacji: II
